工控人家園 三菱工控論壇 脈沖指令pls在梯形圖里是怎么執行

sweeliya

級別: 探索解密

精華主題: 0
發帖數量: 13 個
工控威望: 104 點
下載積分: 1569 分
在線時間: 5(小時)
注冊時間: 2018-01-13
最后登錄: 2018-03-05
查看sweeliya的主題 / 回貼

樓主發表于: 2018-03-05 11:38

只看樓主 | 小中大

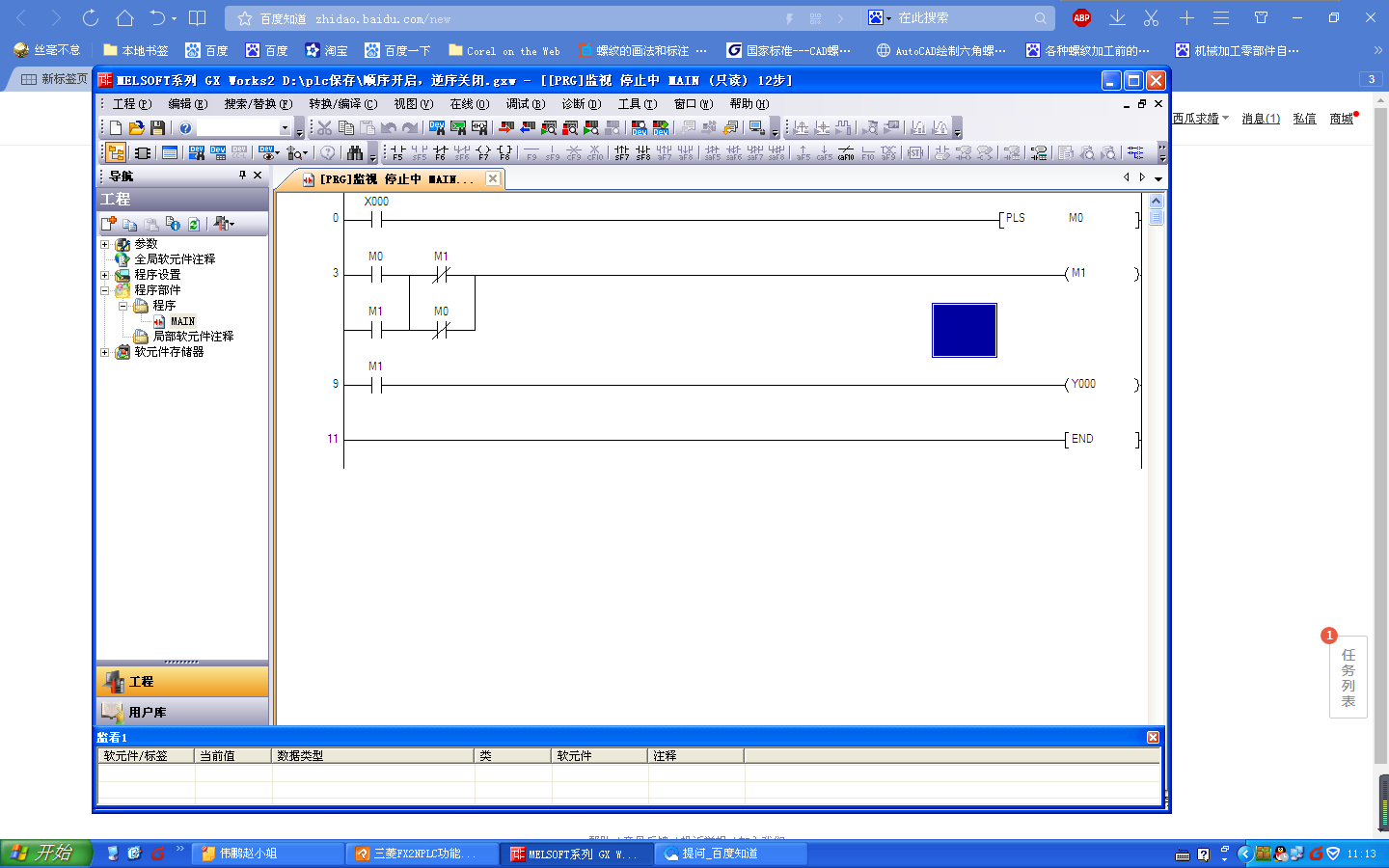

雖然知道脈沖型指令是一個掃描周期執行一次命令，但是如圖，在第三步的程序里有兩個m0中間繼電器，如果x0動作，在第三步里的第一個m0動作，第二個m0反不動作。我這樣理解正確嗎？ps：圖里的程序是x0控制y0輸出和停止

wangnaizhi

級別: 工控俠客

精華主題: 0
發帖數量: 1355 個
工控威望: 2261 點
下載積分: 4874 分
在線時間: 1181(小時)
注冊時間: 2015-08-31
最后登錄: 2026-02-10
查看wangnaizhi的主題 / 回貼

1樓發表于: 2018-03-05 18:02

只看該作者 | 小中大

圖片：

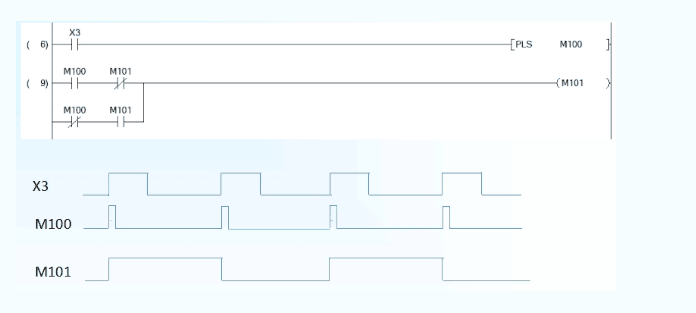

樓主看一下這個時序圖你就能明白了中間那個間隔線有沒有都是一樣的

yfcc923

級別: 略有小成

精華主題: 0
發帖數量: 77 個
工控威望: 207 點
下載積分: 1315 分
在線時間: 129(小時)
注冊時間: 2013-06-08
最后登錄: 2025-05-27
查看yfcc923的主題 / 回貼

2樓發表于: 2018-03-16 14:51

只看該作者 | 小中大

這不就是單ON雙OFF指令的分解嗎?

楊哲1234

生活只有眼前的茍且！

級別: 家園常客

精華主題: 0
發帖數量: 187 個
工控威望: 885 點
下載積分: 2867 分
在線時間: 183(小時)
注冊時間: 2018-01-11
最后登錄: 2026-01-12
查看楊哲1234的主題 / 回貼

3樓發表于: 2018-03-16 16:50

只看該作者 | 小中大

圖片：

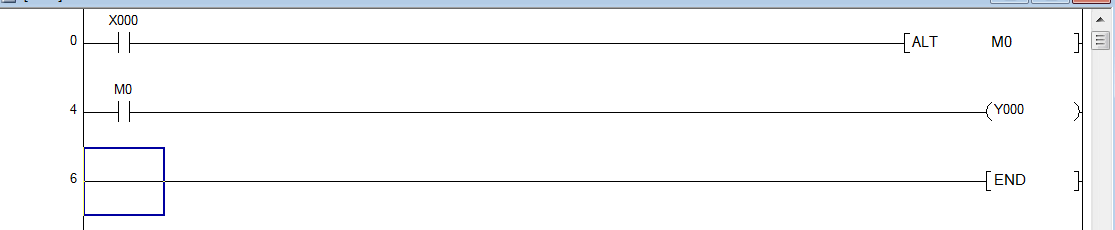

用X0控制Y0的輸出停止用ALT指令不是更方便。

少爺姓邵

有個性，沒簽名！

級別: 工控俠客

精華主題: 0
發帖數量: 157 個
工控威望: 2044 點
下載積分: 4692 分
在線時間: 116(小時)
注冊時間: 2017-09-11
最后登錄: 2026-02-04
查看少爺姓邵的主題 / 回貼

4樓發表于: 2018-03-21 10:27

只看該作者 | 小中大

反正我是不能完全理解，只知道可以這么寫！

新手上路，多多指教！
