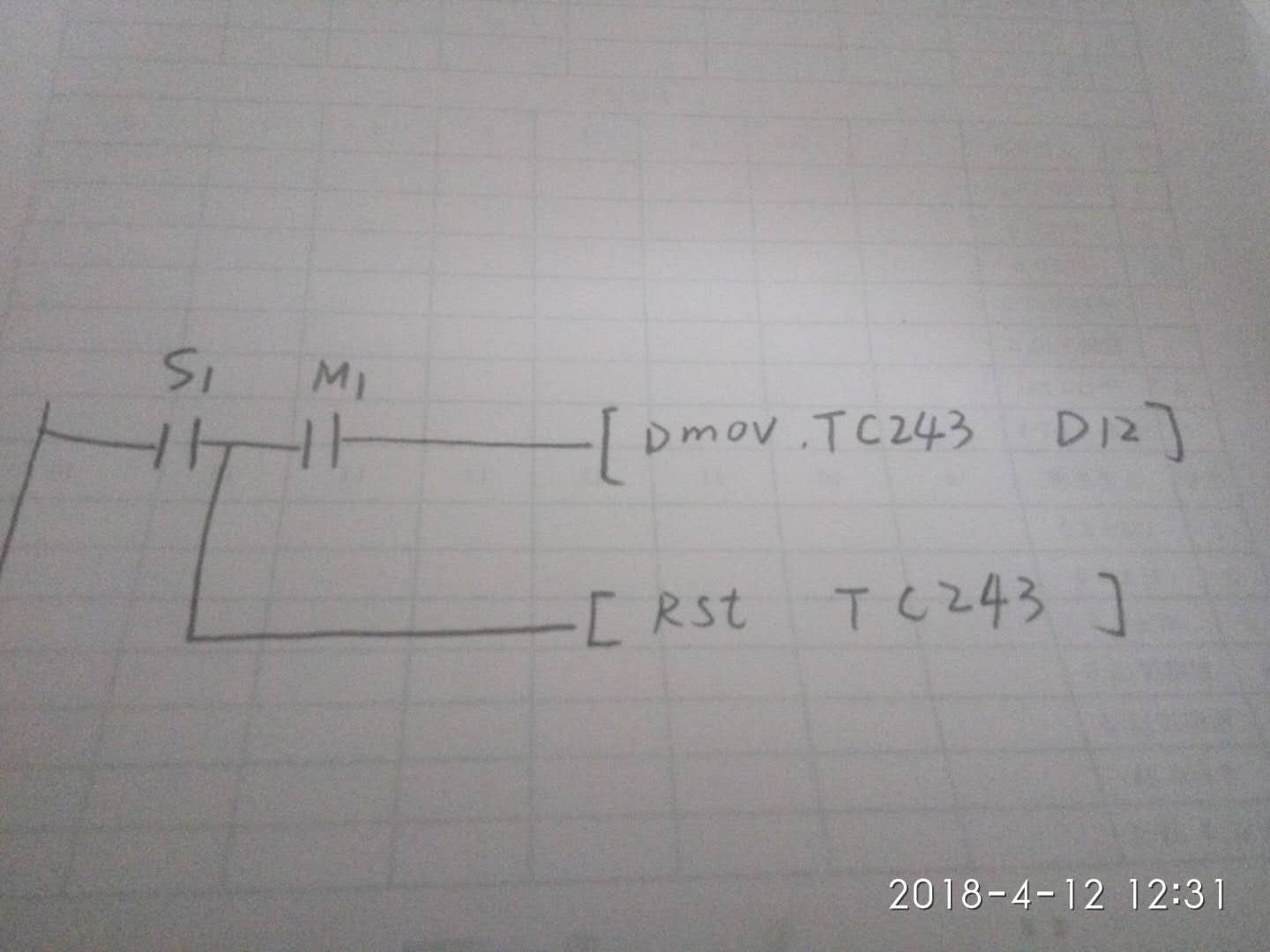

高手們給分析一下，計數器c243是先傳送數據到d12后復位置0嗎

s1 和M1接通的條件下，是先傳送數據，再復位嗎，請大神解釋一下

對，左往右，上到下



應該把RST C243的線在M1右邊接下來，不然如果S1在M1的前面通，是先復位再傳

同意4樓的說法。

先傳后復位

引用

引用第6樓exiagd于2018-04-24 12:08發表的  :
先傳后復位

如果S1通了之后M1才通的呢，除非是兩個同時通，或者M1先通再S1通的

先復位后傳！

同意4樓

2樓已經說了，先傳輸數據，再復位。
T型節點會執行壓棧動作，把你的梯形圖編譯成指令就會發現：
1，LD S1
2，MPS        壓棧
3, AND M1
4, DMOV C243 D12
5, MPP         出棧
6, RST C243

你用三菱梯形圖編輯，然后編譯后看指令就知道了。
但一般不建議這樣編寫。

應該是先傳送后復位
