樓主發表于: 2018-08-22 14:27

只看樓主 | 小中大

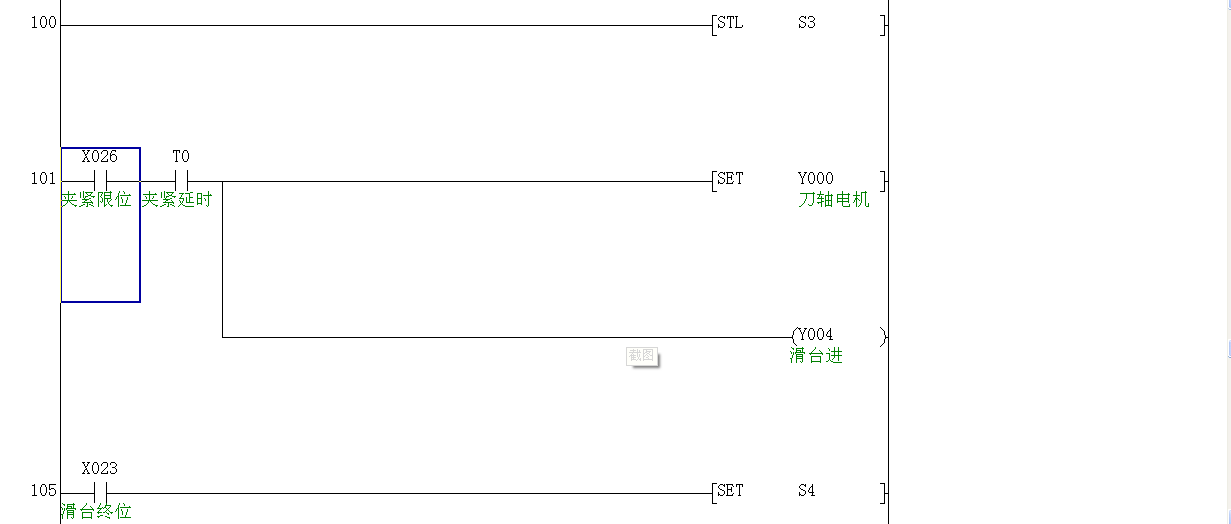

描述：程序部分截圖
圖片：

最近改造鏜床，用的FX2N-80MR，程序中自動部分用的步進指令，在S3里SET Y0 但是轉移到S4時Y0就沒有輸出了，難道步進指令理解出錯了嗎，怎么保持Y0有輸出，求大神解惑

楊哲1234

生活只有眼前的茍且！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 187 個
工控威望: 885 點
下載積分: 2679 分
在線時間: 183(小時)
注冊時間: 2018-01-11
最后登錄: 2025-10-10
查看楊哲1234的主題 / 回貼

1樓發表于: 2018-08-22 14:57

只看該作者 | 小中大

Y0的輸出只有在當前步有效，要想保持Y0持續輸出就寫在步外面去！

樓主留言：

可以看看編程手冊，在步進指令中SET Y0可以轉移到下一步

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1373 個
工控威望: 1557 點
下載積分: 3690 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

2樓發表于: 2018-08-22 15:03

只看該作者 | 小中大

SET的應該是跳出去也有效的
如果直接OUT的就沒效果了
你的這個程序，Y0應該保持，Y4是出去就沒了
參考我做的樣例

測試.rar (157 K) 下载次数:42

樓主留言：

真誠感謝！找到問題了，很奇怪，好像是雙線圈的問題

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

蒲城風信子

微信QQ1733946494

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 557 個
工控威望: 780 點
下載積分: 1312 分
在線時間: 290(小時)
注冊時間: 2014-12-11
最后登錄: 2025-09-02
查看蒲城風信子的主題 / 回貼

3樓發表于: 2018-08-22 16:42

只看該作者 | 小中大

你把置位Y4 就可以了

樓主留言：

謝謝答復，Y0的問題，和Y4沒有關系呢

cunguang07

級別: 探索解密

發送短信
加為好友

4樓發表于: 2018-08-23 11:22

只看該作者 | 小中大

謝謝大家回復，我在大神測試程序上修改了一下，應該能看出問題來

附件：

測試.zip (187 K) 下載次數:26

lushushan123

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 217 個
工控威望: 336 點
下載積分: 909 分
在線時間: 64(小時)
注冊時間: 2018-06-30
最后登錄: 2025-07-07
查看lushushan123的主題 / 回貼

5樓發表于: 2018-08-23 12:46

只看該作者 | 小中大

set 出去也有效外面有RST？仔細檢查程序

jum1982

級別: 家園常客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 197 個
工控威望: 753 點
下載積分: 698 分
在線時間: 115(小時)
注冊時間: 2014-02-12
最后登錄: 2025-10-04
查看jum1982的主題 / 回貼

6樓發表于: 2018-08-23 17:27

只看該作者 | 小中大

有Y0的線圈存在，你在S3這一步的時候，一直SET Y0，所以Y0有輸出，跳轉出去后，上面的線圈導致SET無效了。
用了線圈就不能再用SET指令，這是基本的。另外你的程序這么值錢嗎？
