工控人家園 綜合討論 此電路應該的輸出信號，應該如何接入PLC

wo0712

想飛的鳥，不放棄總能翱翔

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 245 個
工控威望: 461 點
下載積分: 7521 分
在線時間: 270(小時)
注冊時間: 2015-04-29
最后登錄: 2025-10-27
查看wo0712的主題 / 回貼

樓主發表于: 2018-09-13 15:47

只看樓主 | 小中大

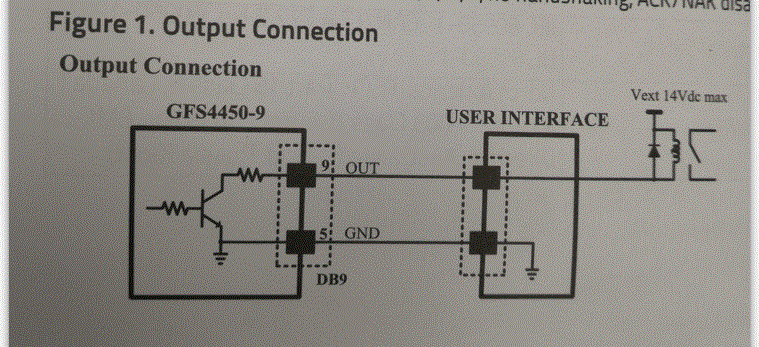

圖片：

引腳5,9應該如何接入PLC
是直接接入，還是通過繼電器轉接
電子電路不是太熟悉，拜謝各位大神了
如何接是重點

[ 此帖被wo0712在2018-09-13 19:37重新編輯 ]

wul2.4g

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1882 個
工控威望: 2168 點
下載積分: 48665 分
在線時間: 561(小時)
注冊時間: 2009-07-30
最后登錄: 2025-10-23
查看wul2.4g的主題 / 回貼

1樓發表于: 2018-09-13 17:45

只看該作者 | 小中大

如果電子電路用的電源是PLC提供的，不產生干攏的狀態下，可以直接入的，但還是建議隔離輸入！免得產生不必要的麻煩！

waxiao88

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 121 個
工控威望: 290 點
下載積分: 551 分
在線時間: 206(小時)
注冊時間: 2008-05-11
最后登錄: 2025-10-17
查看waxiao88的主題 / 回貼

2樓發表于: 2018-09-13 19:10

只看該作者 | 小中大

可以直接用

wo0712

想飛的鳥，不放棄總能翱翔

級別: 略有小成

發送短信
加為好友
QQ聯系

3樓發表于: 2018-09-13 19:38

只看該作者 | 小中大

重點是如何接

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2784 個
工控威望: 3642 點
下載積分: 3568 分
在線時間: 3836(小時)
注冊時間: 2007-11-04
最后登錄: 2025-10-29
查看tingfenghu的主題 / 回貼

4樓發表于: 2018-09-13 19:45

只看該作者 | 小中大

5,9腳不就相當于一個NPN的近接開關，
5腳PLC電源負，9腳接PLC輸入點，PLC為低電平輸入。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

fom

冰心玉壺

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 423 個
工控威望: 1185 點
下載積分: 826 分
在線時間: 160(小時)
注冊時間: 2008-01-05
最后登錄: 2022-12-06
查看fom的主題 / 回貼

5樓發表于: 2018-09-13 22:54

只看該作者 | 小中大

4樓說的非常正確

麥小兜

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 83 個
工控威望: 176 點
下載積分: 666 分
在線時間: 93(小時)
注冊時間: 2018-07-21
最后登錄: 2025-07-04
查看麥小兜的主題 / 回貼

6樓發表于: 2018-09-15 22:45

只看該作者 | 小中大

4樓正解

wo0712

想飛的鳥，不放棄總能翱翔

級別: 略有小成

發送短信
加為好友
QQ聯系

7樓發表于: 2018-09-16 14:44

只看該作者 | 小中大

謝謝各位好心人！

zhengf1989

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 144 個
工控威望: 273 點
下載積分: 686 分
在線時間: 489(小時)
注冊時間: 2012-11-28
最后登錄: 2025-10-26
查看zhengf1989的主題 / 回貼

8樓發表于: 2018-09-16 19:08

只看該作者 | 小中大

5接負電源，傳感器觸發的時候，三極管的集電極和發射極導通，9會有低電平信號。
