工控人家園 三菱工控論壇 請教三菱中繼端子臺MR-TB50端子位定義。

fhpyw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 144 個
工控威望: 333 點
下載積分: 751 分
在線時間: 159(小時)
注冊時間: 2010-11-21
最后登錄: 2025-07-22
查看fhpyw的主題 / 回貼

樓主發表于: 2019-02-13 16:51

只看樓主 | 小中大

初接觸三菱飼服，有一套舊的飼服練手，FX2N+MR-J3-10A+HF-KP053,但端子臺MR-TB50是原裝的，沒標識，想請教一下各們大神，端子臺MR-TB50的端子位是怎樣定義的，是按什么規格？在工控人家園搜不到手冊，要參考那個文檔？
先謝了！

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2784 個
工控威望: 3642 點
下載積分: 3568 分
在線時間: 3836(小時)
注冊時間: 2007-11-04
最后登錄: 2025-11-03
查看tingfenghu的主題 / 回貼

1樓發表于: 2019-02-13 18:10

只看該作者 | 小中大

端子臺只是方便接線，
不知道定義，自己用方用表量一下。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

菜鳥入行

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1373 個
工控威望: 1557 點
下載積分: 3690 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的主題 / 回貼

2樓發表于: 2019-02-13 18:21

只看該作者 | 小中大

端子排上有針腳號，比如1 2 3 4 5 6 7 或者SG PP PN這樣的字母。對照手冊看。手冊上有講哪個針腳或者哪個字母是什么作用。

打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步

guoqing3511

隨風飄蕩

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 454 個
工控威望: 650 點
下載積分: 1480 分
在線時間: 239(小時)
注冊時間: 2016-06-03
最后登錄: 2025-11-04
查看guoqing3511的主題 / 回貼

3樓發表于: 2019-02-14 17:35

只看該作者 | 小中大

對應伺服CN1的針腳是一模一樣的，10腳脈沖，35腳方向等等，。。。。

hzl831018

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 151 個
工控威望: 328 點
下載積分: 1984 分
在線時間: 435(小時)
注冊時間: 2013-03-27
最后登錄: 2025-10-22
查看hzl831018的主題 / 回貼

4樓發表于: 2019-02-16 08:35

只看該作者 | 小中大

三樓說的對，端子排上的號碼對CN1口的號碼，直接接線就對了

佛系少年武功

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 127 個
工控威望: 199 點
下載積分: 947 分
在線時間: 31(小時)
注冊時間: 2018-03-11
最后登錄: 2025-07-15
查看佛系少年武功的主題 / 回貼

5樓發表于: 2019-02-16 16:52

只看該作者 | 小中大

居然還有這種好東西,都不知道...

cmos8262

活著的目標就是努力實現夢想

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 79 個
工控威望: 197 點
下載積分: 12139 分
在線時間: 76(小時)
注冊時間: 2017-12-24
最后登錄: 2023-02-21
查看cmos8262的主題 / 回貼

6樓發表于: 2019-02-16 23:00

只看該作者 | 小中大

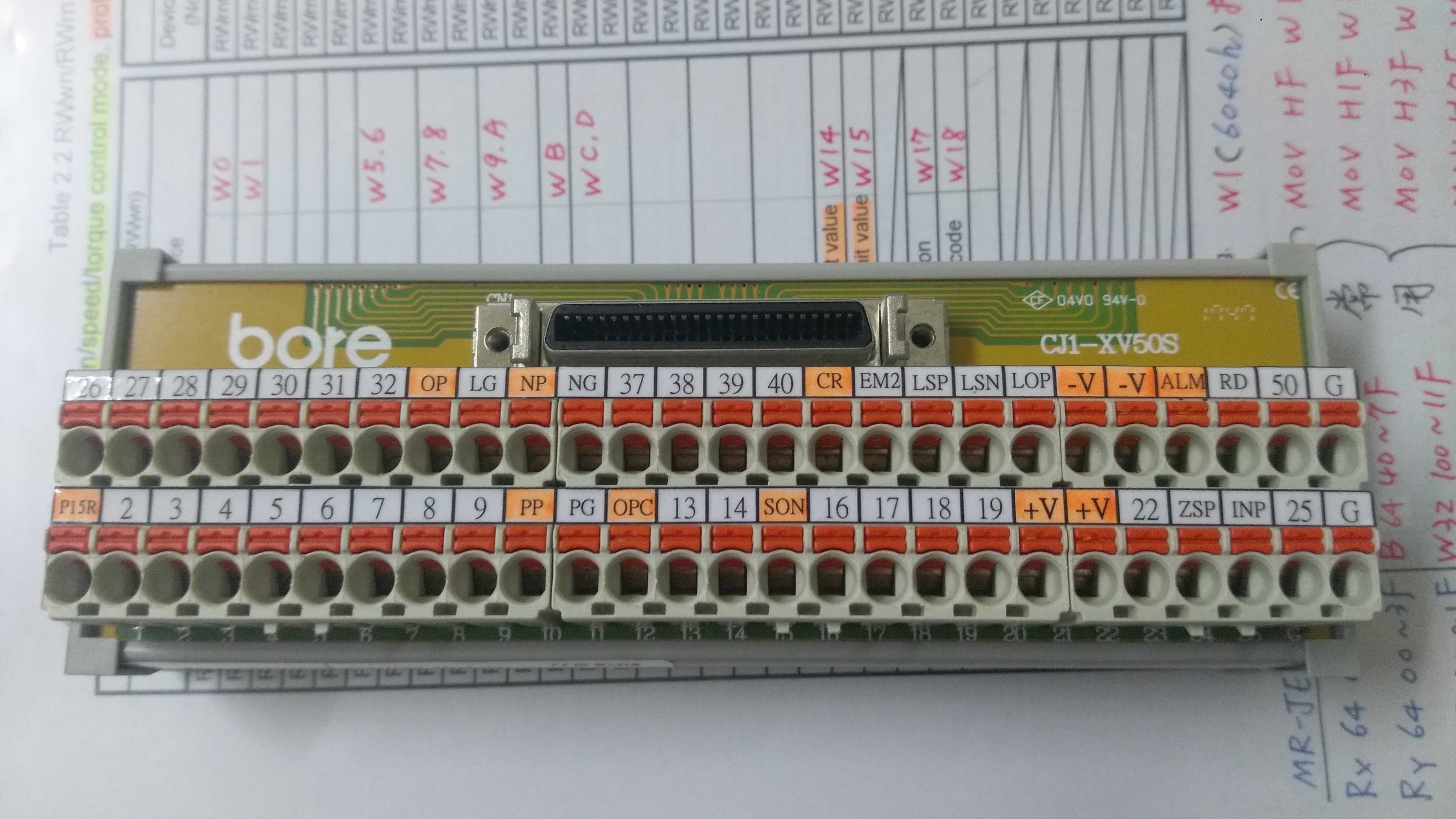

描述：Bore CJ1-XV50S
圖片：

引用
引用樓主fhpyw于2019-02-13 16:51發表的請教三菱中繼端子臺MR-TB50端子位定義。 :
初接觸三菱飼服，有一套舊的飼服練手，FX2N+MR-J3-10A+HF-KP053,但端子臺MR-TB50是原裝的，沒標識，想請教一下各們大神，端子臺MR-TB50的端子位是怎樣定義的，是按什么規格？在工控人家園搜不到手冊，要參考那個文檔？
先謝了！

端子上原本的數字也是1.2.3...，自己用EXCEL打上簡碼，給你參考。
此為定位模式
