工控人家園 綜合討論 西門子200smart SB AE01模擬量輸入問題

小明同學233

都沒有個性哪來的個性簽名啊

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 324 個
工控威望: 1744 點
下載積分: 3372 分
在線時間: 304(小時)
注冊時間: 2019-09-04
最后登錄: 2025-02-26
查看小明同學233的主題 / 回貼

樓主發表于: 2019-09-06 17:32

只看樓主 | 小中大

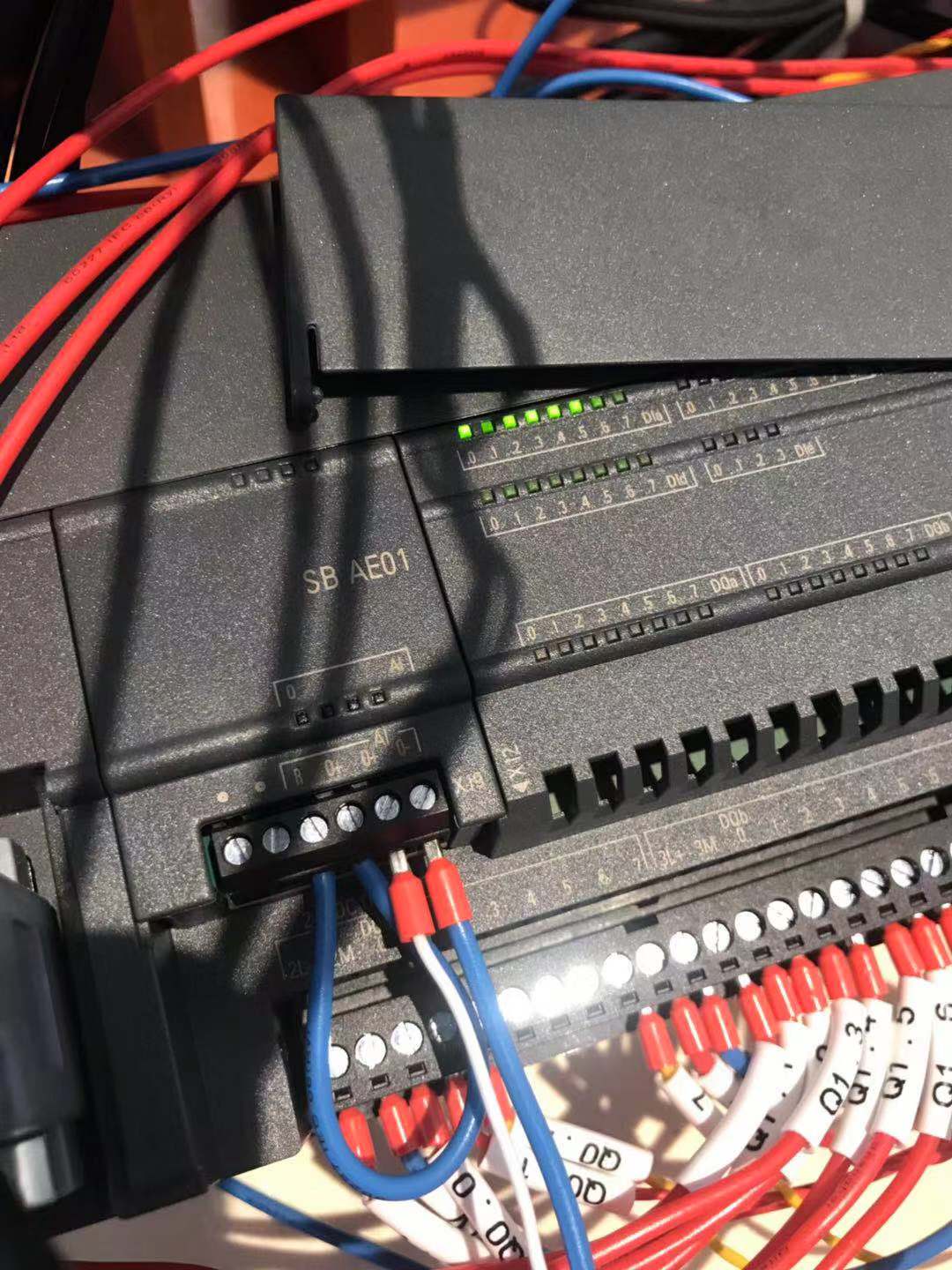

不知道圖片上傳成不成功

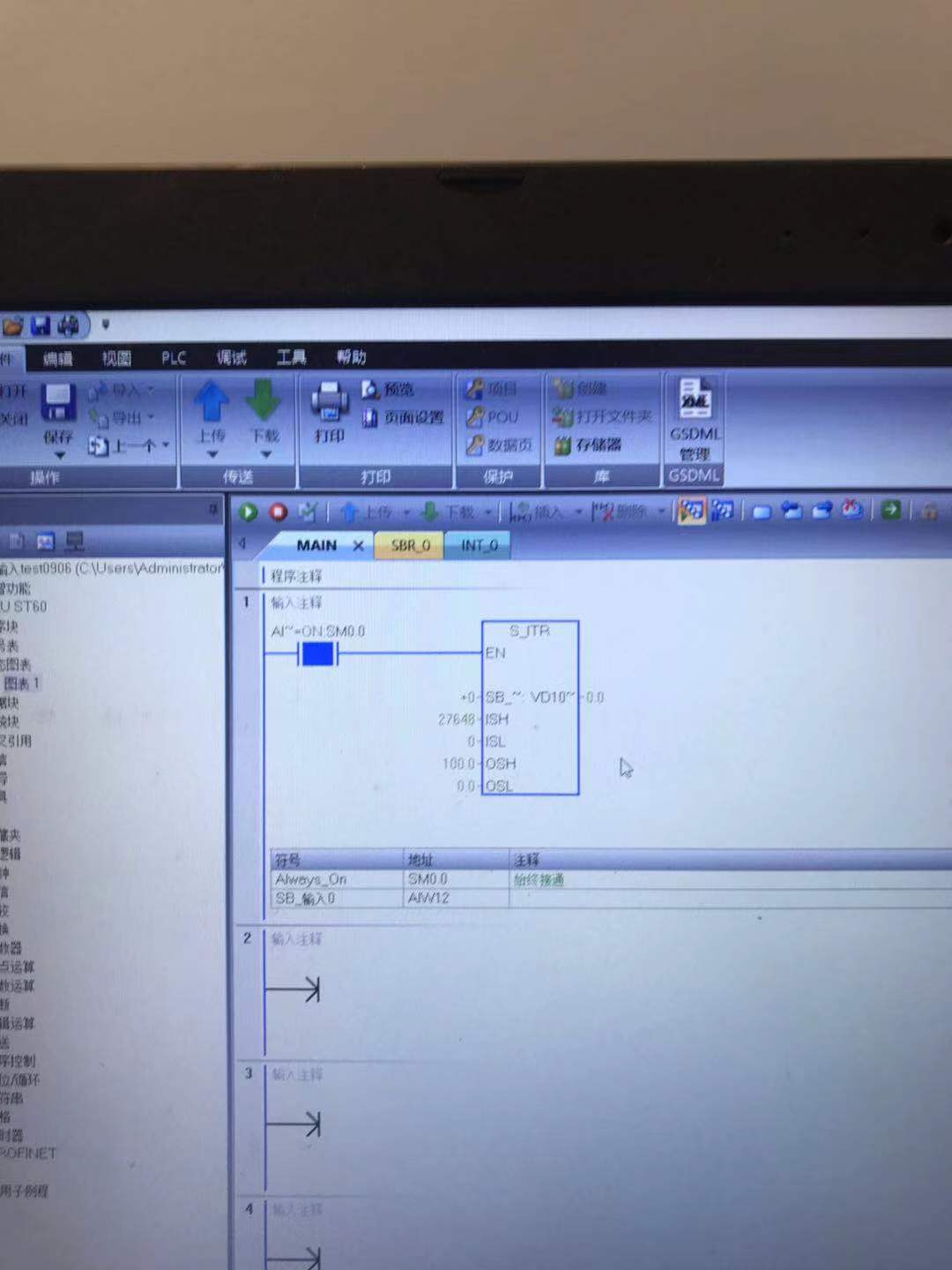

為啥aiw12的值一直為0啊，我用萬用表量的是有電流的，各位大佬有沒有知道的呢。

小明同學233

都沒有個性哪來的個性簽名啊

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 324 個
工控威望: 1744 點
下載積分: 3372 分
在線時間: 304(小時)
注冊時間: 2019-09-04
最后登錄: 2025-02-26
查看小明同學233的主題 / 回貼

1樓發表于: 2019-09-06 17:36

只看該作者 | 小中大

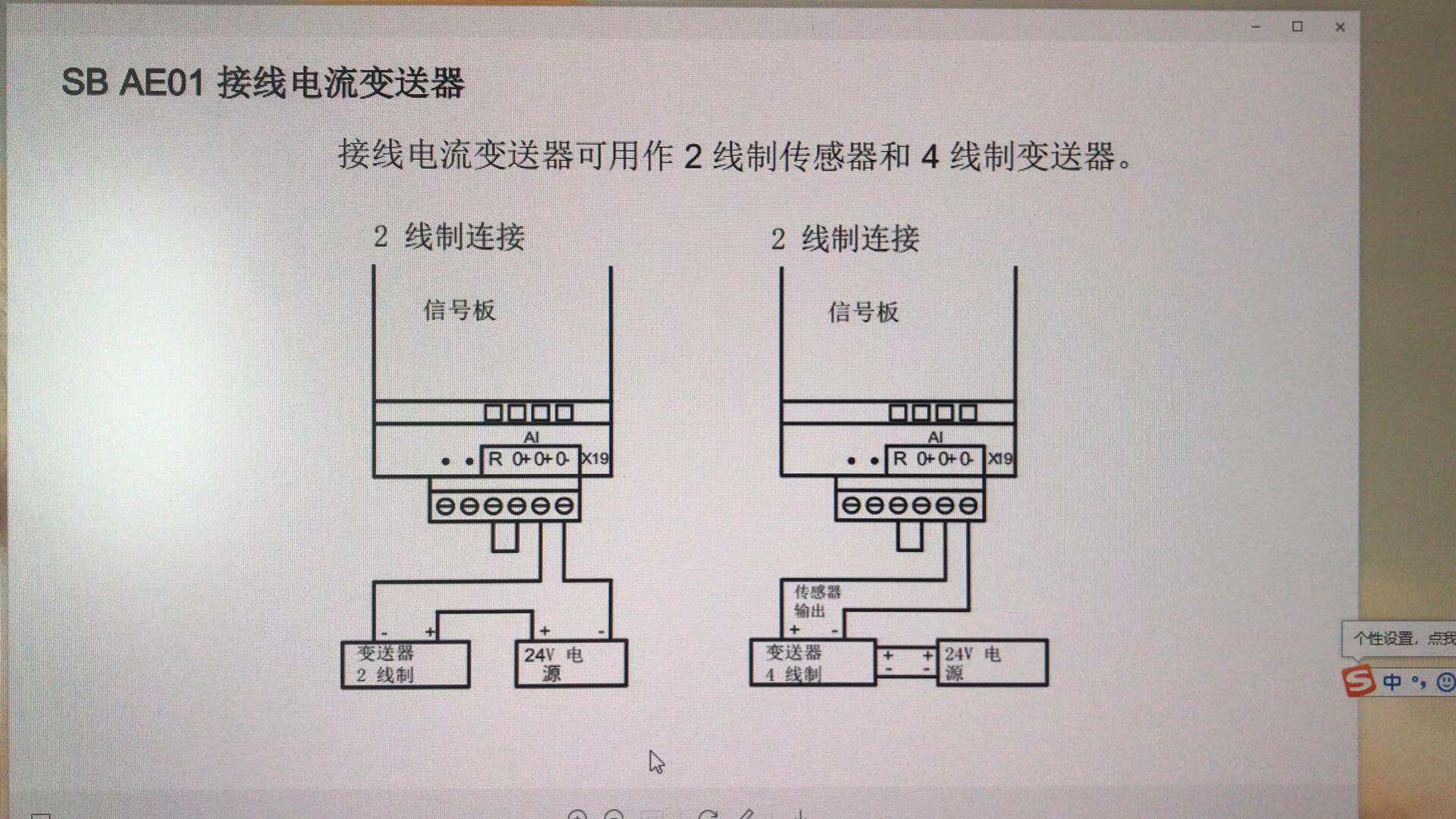

是我線接的不對么。嚴格來說傳感器應該是三線制的正負電源2根，信號輸出一根，然后問了下供應商說輸出電流是輸出信號線跟電源負極間的電流，然后我信號線接的0+，電源負極并聯一根出來之后再接到0-

龍海兒

關注《電氣外傳》公眾號，知乎，CSDN等同號

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 364 個
工控威望: 1385 點
下載積分: 888 分
在線時間: 104(小時)
注冊時間: 2018-04-13
最后登錄: 2025-11-04
查看龍海兒的主題 / 回貼

2樓發表于: 2019-09-06 17:46

只看該作者 | 小中大

看你理解的三線好像接近開關一樣，檢查一下你的是標準0-20ma或者4-20ma信號嗎？并且組態里面電壓電流選對了嗎？再看你變量地址鏈接對了嗎？都弄對了應該就對了。

關注《電氣外傳》公眾號，知乎，CSDN等同號

小明同學233

都沒有個性哪來的個性簽名啊

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 324 個
工控威望: 1744 點
下載積分: 3372 分
在線時間: 304(小時)
注冊時間: 2019-09-04
最后登錄: 2025-02-26
查看小明同學233的主題 / 回貼

3樓發表于: 2019-09-06 18:02

只看該作者 | 小中大

引用
引用第2樓龍海兒于2019-09-06 17:46發表的 :
看你理解的三線好像接近開關一樣，檢查一下你的是標準0-20ma或者4-20ma信號嗎？并且組態里面電壓電流選對了嗎？再看你變量地址鏈接對了嗎？都弄對了應該就對了。

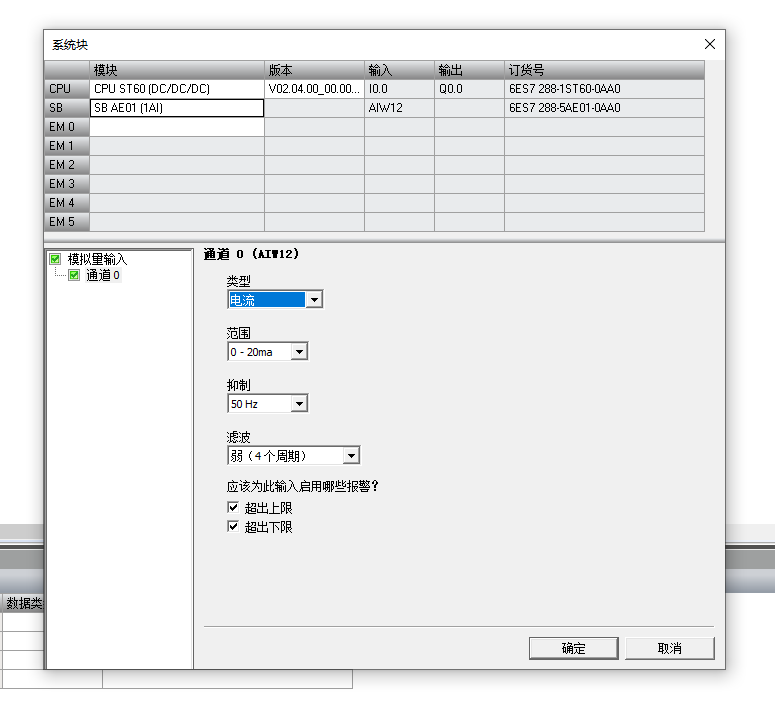

組態應該也是沒問題的但實際上AIW12這個值一直是0啊，狀態監控表里邊監控的也是一樣的值

小明同學233

都沒有個性哪來的個性簽名啊

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 324 個
工控威望: 1744 點
下載積分: 3372 分
在線時間: 304(小時)
注冊時間: 2019-09-04
最后登錄: 2025-02-26
查看小明同學233的主題 / 回貼

4樓發表于: 2019-09-06 18:04

只看該作者 | 小中大

我也是有點懵，不知道問題出在哪里了

tkggtdkjpl

工欲善其事，必先利其器！

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 3404 個
工控威望: 21019 點
下載積分: 38738 分
在線時間: 1834(小時)
注冊時間: 2010-01-03
最后登錄: 2025-11-04
查看tkggtdkjpl的主題 / 回貼

5樓發表于: 2019-09-06 20:41

只看該作者 | 小中大

把你的模塊的負和開關電源的負連起來，有個詞叫形成回路

自動化單機，生產線，項目編程調試！

愛家愛china

愛家愛china

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 510 個
工控威望: 887 點
下載積分: 1386 分
在線時間: 245(小時)
注冊時間: 2009-09-07
最后登錄: 2025-06-27
查看愛家愛china的主題 / 回貼

6樓發表于: 2019-09-07 12:18

只看該作者 | 小中大

確定傳感器是三線的嗎？應該就是你接線的問題

朋友多了路好走!!!

愛家愛china

愛家愛china

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 510 個
工控威望: 887 點
下載積分: 1386 分
在線時間: 245(小時)
注冊時間: 2009-09-07
最后登錄: 2025-06-27
查看愛家愛china的主題 / 回貼

7樓發表于: 2019-09-07 12:19

只看該作者 | 小中大

你的模塊安裝好了嗎？燈怎么不亮？》

朋友多了路好走!!!

weir123

空竹

級別: 工控俠客

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 856 個
工控威望: 2071 點
下載積分: 768 分
在線時間: 291(小時)
注冊時間: 2016-05-14
最后登錄: 2025-11-04
查看weir123的主題 / 回貼

8樓發表于: 2019-09-07 12:21

只看該作者 | 小中大

原來是回路電路

努力做個合格de工控人
qq群4057363
:贈人玫瑰 🌹 手留余香！

小明同學233

都沒有個性哪來的個性簽名啊

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 324 個
工控威望: 1744 點
下載積分: 3372 分
在線時間: 304(小時)
注冊時間: 2019-09-04
最后登錄: 2025-02-26
查看小明同學233的主題 / 回貼

9樓發表于: 2019-09-18 17:32

只看該作者 | 小中大

引用
引用第7樓愛家愛china于2019-09-07 12:19發表的 :
你的模塊安裝好了嗎？燈怎么不亮？》

搞好了，確實是接線的問題，但是，模塊上面的燈是不亮的，沒有用過這個模塊，也不知道這燈是亮還是不亮，我也不糾結了，功能實現了就行了。

jinhongjun86

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 121 點
下載積分: 955 分
在線時間: 20(小時)
注冊時間: 2011-08-31
最后登錄: 2025-06-04
查看jinhongjun86的主題 / 回貼

10樓發表于: 2019-10-15 02:40

只看該作者 | 小中大

樓主你好！問一下你是怎么解決問題的，是那根線接錯了，我現在也遇到情況和你當初遇到的一模一樣，也是三根線的傳感器，萬用表測量也有電流

小明同學233

都沒有個性哪來的個性簽名啊

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 324 個
工控威望: 1744 點
下載積分: 3372 分
在線時間: 304(小時)
注冊時間: 2019-09-04
最后登錄: 2025-02-26
查看小明同學233的主題 / 回貼

11樓發表于: 2019-10-15 13:21

只看該作者 | 小中大

引用
引用第10樓jinhongjun86于2019-10-15 02:40發表的 :
樓主你好！問一下你是怎么解決問題的，是那根線接錯了，我現在也遇到情況和你當初遇到的一模一樣，也是三根線的傳感器，萬用表測量也有電流

之前共0V去了，應該是接共一根24V，然后跟信號輸出那一根形成回路。具體要看你那個傳感器類型的。
