工控人家園 西門子工控論壇 問一下問題，NPN常開型光電再被觸發時輸出0V

gb026099

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 180 點
下載積分: 749 分
在線時間: 26(小時)
注冊時間: 2014-02-14
最后登錄: 2025-10-30
查看gb026099的主題 / 回貼

樓主發表于: 2020-03-06 09:47

只看樓主 | 小中大

那么在沒有被觸發時會輸出24v嗎，還是什么輸出都沒要。pnp型又是什么樣的呢

gb026099

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 39 個
工控威望: 180 點
下載積分: 749 分
在線時間: 26(小時)
注冊時間: 2014-02-14
最后登錄: 2025-10-30
查看gb026099的主題 / 回貼

1樓發表于: 2020-03-06 10:12

只看該作者 | 小中大

有大神幫我解答一下嗎

wzy139076378

年輕不是你玩的理由，而是你奮斗的資本。

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 460 個
工控威望: 12820 點
下載積分: 4363 分
在線時間: 1047(小時)
注冊時間: 2013-10-31
最后登錄: 2025-11-05
查看wzy139076378的主題 / 回貼

2樓發表于: 2020-03-06 10:56

只看該作者 | 小中大

NPN低電平輸出

PNP高電平輸出

三菱PLC、歐姆龍PLC、臺達PLC、信捷PLC、各類觸摸屏、編程接線調試都可以做。電話（微信）19951564598，我的時間比較自由,期待您的來電咨詢。

肥肥的瘦子

目前做后端，搞搞新能源換電。

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 253 個
工控威望: 2404 點
下載積分: 2925 分
在線時間: 41(小時)
注冊時間: 2020-02-28
最后登錄: 2025-10-31
查看肥肥的瘦子的主題 / 回貼

3樓發表于: 2020-03-07 12:01

只看該作者 | 小中大

npn輸出的是OV，pnp輸出的是24V，正常的傳感器是三線制，藍色棕色黑色，兩根電源線接0V和24V，黑色輸出線輸出0V或者24V，然后根據這個去接到PLC上，注意兩種輸出方式的接法不一樣，公共端是相反，大體上可以這么理解。

本帖最近評分記錄：

下載積分:+1(bruce2020) 熱心助人！

如果可以重來，搞不好還不如現在，人的性格決定了太多東西，比如懶，真的治不好。

ljb6688

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1902 個
工控威望: 2080 點
下載積分: 118387 分
在線時間: 2087(小時)
注冊時間: 2009-12-08
最后登錄: 2025-11-04
查看ljb6688的主題 / 回貼

4樓發表于: 2020-03-08 10:04

只看該作者 | 小中大

歐系和日系的區別

電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件

肥肥的瘦子

目前做后端，搞搞新能源換電。

級別: 工控俠客

發送短信
加為好友
QQ聯系

5樓發表于: 2020-03-08 10:38

只看該作者 | 小中大

引用
引用第4樓ljb6688于2020-03-08 10:04發表的 :
歐系和日系的區別

日系好多兩線制的，還得注意極性

如果可以重來，搞不好還不如現在，人的性格決定了太多東西，比如懶，真的治不好。

旋轉編碼器

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 211 個
工控威望: 327 點
下載積分: 1344 分
在線時間: 34(小時)
注冊時間: 2016-12-22
最后登錄: 2025-11-03
查看旋轉編碼器的主題 / 回貼

6樓發表于: 2020-03-18 14:05

只看該作者 | 小中大

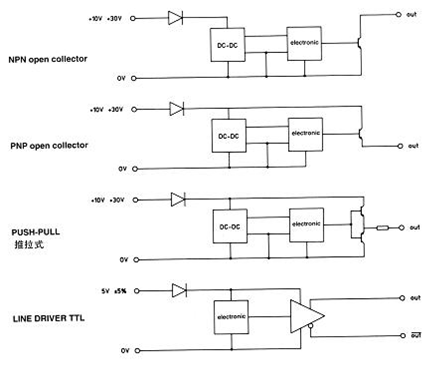

圖片：

PNP高電平正邏輯輸出；NPN低電平負邏輯輸出

旋轉編碼器

learainy

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 193 點
下載積分: 6107 分
在線時間: 66(小時)
注冊時間: 2014-09-16
最后登錄: 2025-10-16
查看learainy的主題 / 回貼

7樓發表于: 2020-03-20 07:28

只看該作者 | 小中大

NPN低電平輸出, 沒輸出時是測不到電壓的

PNP高電平輸出

langui

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1667 個
工控威望: 1883 點
下載積分: 6514 分
在線時間: 739(小時)
注冊時間: 2014-06-16
最后登錄: 2025-11-04
查看langui的主題 / 回貼

8樓發表于: 2020-03-21 18:48

只看該作者 | 小中大

傳感器一般常用的是PNP，有輸出是+，沒輸出是-。NPN的就是相反的。還有一種很少用，就是高阻態，沒輸出的時候既不是+也不是-。

愛家愛china

愛家愛china

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 510 個
工控威望: 887 點
下載積分: 1386 分
在線時間: 245(小時)
注冊時間: 2009-09-07
最后登錄: 2025-06-27
查看愛家愛china的主題 / 回貼

9樓發表于: 2020-03-21 21:56

只看該作者 | 小中大

人家寫著NPN常開或者PNP常開，沒觸發的時候沒有任何輸出好吧

朋友多了路好走!!!
