樓主發表于: 2020-04-09 17:02

只看樓主 | 小中大

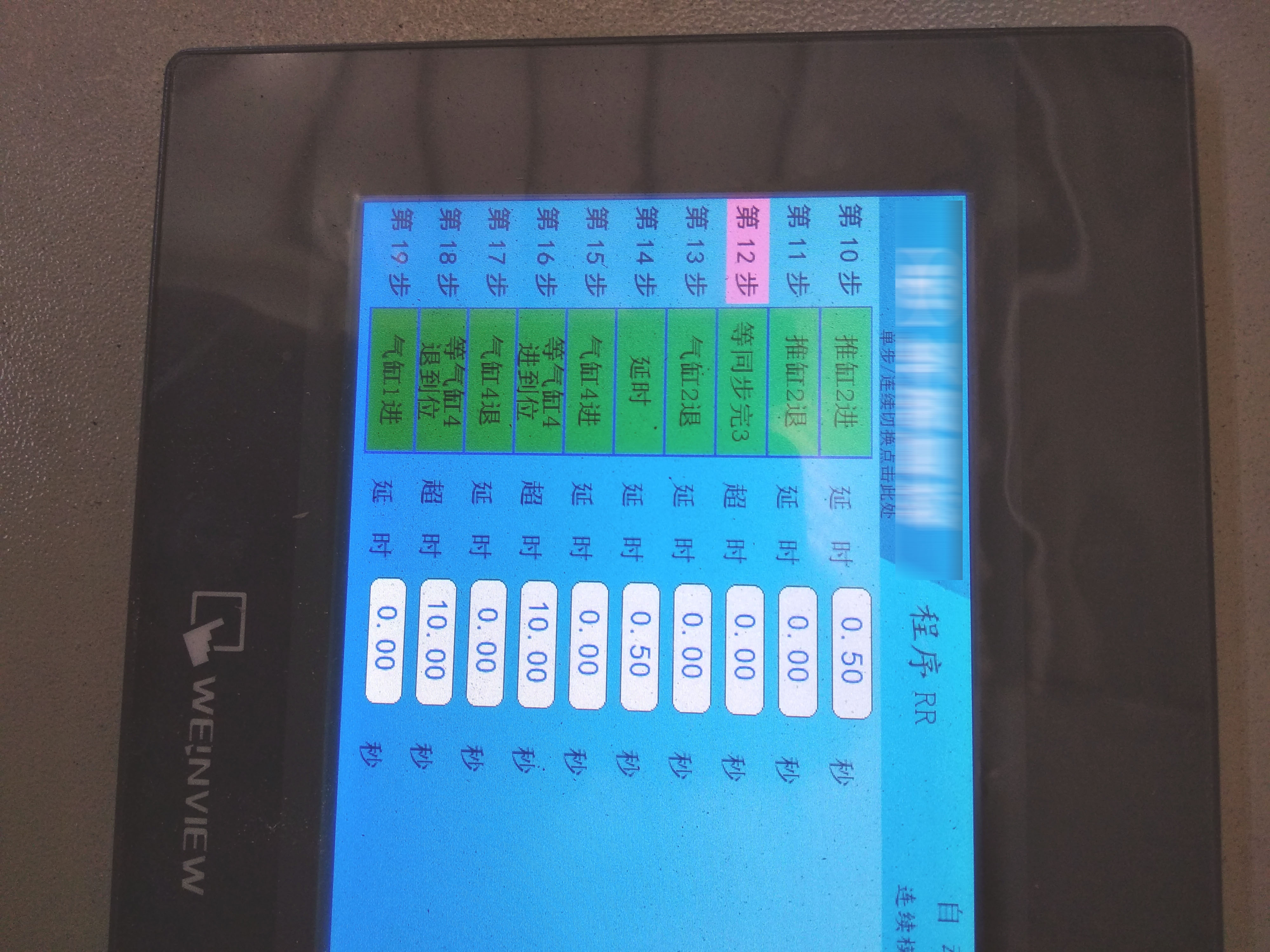

圖片：

在別人廠里看到的一個設備

用的是fx3u

能夠很方便的通過觸摸屏改變各個氣缸順序

很靈活，不懂編程都能很快的調整設備的動作

不知道這種功能是如何實現的呢？

13771165220

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 324 個
工控威望: 553 點
下載積分: 1601 分
在線時間: 86(小時)
注冊時間: 2017-11-27
最后登錄: 2025-11-13
查看13771165220的主題 / 回貼

1樓發表于: 2020-04-09 18:16

只看該作者 | 小中大

看似簡單，貌似很牛B的程序哦。寫寫試試。

13771165220

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 324 個
工控威望: 553 點
下載積分: 1601 分
在線時間: 86(小時)
注冊時間: 2017-11-27
最后登錄: 2025-11-13
查看13771165220的主題 / 回貼

2樓發表于: 2020-04-09 18:17

只看該作者 | 小中大

感覺是把每一個動作做成塊，輸入啟動，完成后有個完成信號就可以實現了吧。

勤工儉學

deep throat

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 186 個
工控威望: 1567 點
下載積分: 5956 分
在線時間: 120(小時)
注冊時間: 2016-03-10
最后登錄: 2025-09-26
查看勤工儉學的主題 / 回貼

3樓發表于: 2020-04-09 20:48

只看該作者 | 小中大

這個思路有意思，請問觸摸上哪里可以看到改變氣缸動作順序的操作？

lizhendong

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 627 個
工控威望: 830 點
下載積分: 2057 分
在線時間: 929(小時)
注冊時間: 2016-10-12
最后登錄: 2025-12-07
查看lizhendong的主題 / 回貼

4樓發表于: 2020-04-09 22:37

只看該作者 | 小中大

圖片：

引用
引用樓主happy52954于2020-04-09 17:02發表的請問這種能夠自由控制流程的程序是怎么寫出來？？？ :
在別人廠里看到的一個設備

用的是fx3u

能夠很方便的通過觸摸屏改變各個氣缸順序
.......

給D的變量賦值對比來寫的

本帖最近評分記錄：

下載積分:+1(phoner) 熱心助人！

下載積分:+1(ccliuultra) 感謝分享！

zsh340

zsh340

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1088 個
工控威望: 1277 點
下載積分: 18570 分
在線時間: 310(小時)
注冊時間: 2009-05-29
最后登錄: 2025-12-09
查看zsh340的主題 / 回貼

5樓發表于: 2020-04-09 22:56

只看該作者 | 小中大

SFC方式寫得吧........

相互交流。。。。相互學習。。。。使技術更上一層樓。。。。

13771165220

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 324 個
工控威望: 553 點
下載積分: 1601 分
在線時間: 86(小時)
注冊時間: 2017-11-27
最后登錄: 2025-11-13
查看13771165220的主題 / 回貼

6樓發表于: 2020-04-10 10:29

只看該作者 | 小中大

圖片：

閑來無事梯形圖寫了一下，沒有做太多優化，可能變址簡潔，應該功能差不了太多，寫了六個動作供選擇，流程分六部。點選右側流程再點左側流程步放入。設定時間后啟動就可以了。應該是能符合操作要求的。
有指示燈顯示輸出順序，三菱FX的，可電腦模擬。

附件：

自由流程.rar (210 K) 下載次數:543

本帖最近評分記錄：

下載積分:+2(18977362065) 熱心助人！

下載積分:+1(sqpfanglin) 不錯！

下載積分:+1(libin520) 真誠感謝！

楊樂樂之歌

楊樂樂之歌

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 29 個
工控威望: 120 點
下載積分: 730 分
在線時間: 19(小時)
注冊時間: 2016-11-04
最后登錄: 2024-07-08
查看楊樂樂之歌的主題 / 回貼

7樓發表于: 2020-04-10 10:41

只看該作者 | 小中大

學習一下編程的思路

lizhendong

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 627 個
工控威望: 830 點
下載積分: 2057 分
在線時間: 929(小時)
注冊時間: 2016-10-12
最后登錄: 2025-12-07
查看lizhendong的主題 / 回貼

8樓發表于: 2020-04-10 11:06

只看該作者 | 小中大

引用
引用第7樓13771165220于2020-04-10 10:29發表的 :
閑來無事梯形圖寫了一下，沒有做太多優化，可能變址簡潔，應該功能差不了太多，寫了六個動作供選擇，流程分六部。點選右側流程再點左側流程步放入。設定時間后啟動就可以了。應該是能符合操作要求的。
有指示燈顯示輸出順序，三菱FX的，可電腦模擬。

我在網上看到有人寫可以在HMI上配置任意個動作順序，比如20個動作順序，比如60個動作順序！只要配置，不需要改程序！應該是加上for語句來完成的！人家是用ST語言寫，聽說支持ST語言的PLC都可以！

13771165220

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 324 個
工控威望: 553 點
下載積分: 1601 分
在線時間: 86(小時)
注冊時間: 2017-11-27
最后登錄: 2025-11-13
查看13771165220的主題 / 回貼

9樓發表于: 2020-04-10 11:10

只看該作者 | 小中大

引用
引用第9樓lizhendong于2020-04-10 11:06發表的 :

我在網上看到有人寫可以在HMI上配置任意個動作順序，比如20個動作順序，比如60個動作順序！只要配置，不需要改程序！應該是加上for語句來完成的！人家是用ST語言寫，聽說支持ST語言的PLC都可以！

是的，有時間可以看看人家的，st語言沒用過，只是大體了解一些，好像類似C語言，有精力也可以試試。類似底層開發程序，難度還是蠻高的。

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22606 分
在線時間: 1020(小時)
注冊時間: 2013-08-08
最后登錄: 2025-11-11
查看twingo49的主題 / 回貼

10樓發表于: 2020-04-10 11:17

只看該作者 | 小中大

機構沒有干涉問題的可以這樣寫，機構如果有干涉問題要這樣寫可能會很複雜

本帖最近評分記錄：

下載積分:+1(a239440265) 贊同你的說法，考慮干涉 ..

勤工儉學

deep throat

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 186 個
工控威望: 1567 點
下載積分: 5956 分
在線時間: 120(小時)
注冊時間: 2016-03-10
最后登錄: 2025-09-26
查看勤工儉學的主題 / 回貼

11樓發表于: 2020-04-10 19:58

只看該作者 | 小中大

自由流程，用寄存器D賦值，用作狀態步轉移似乎也可以實現，可能會中直接填數字更加直觀

本帖最近評分記錄：

下載積分:+1(13771165220) 好貼好貼！
