樓主發表于: 2024-02-02 17:30

只看樓主 | 小中大

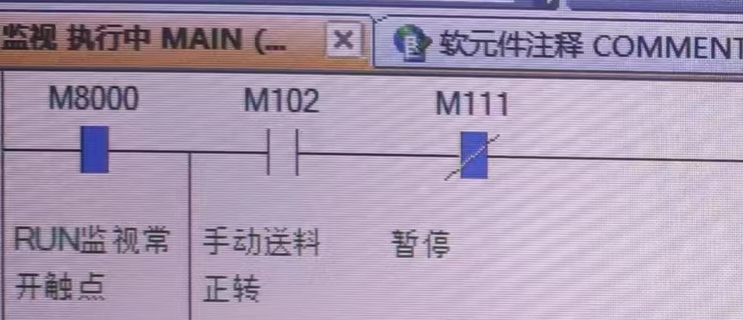

圖片：

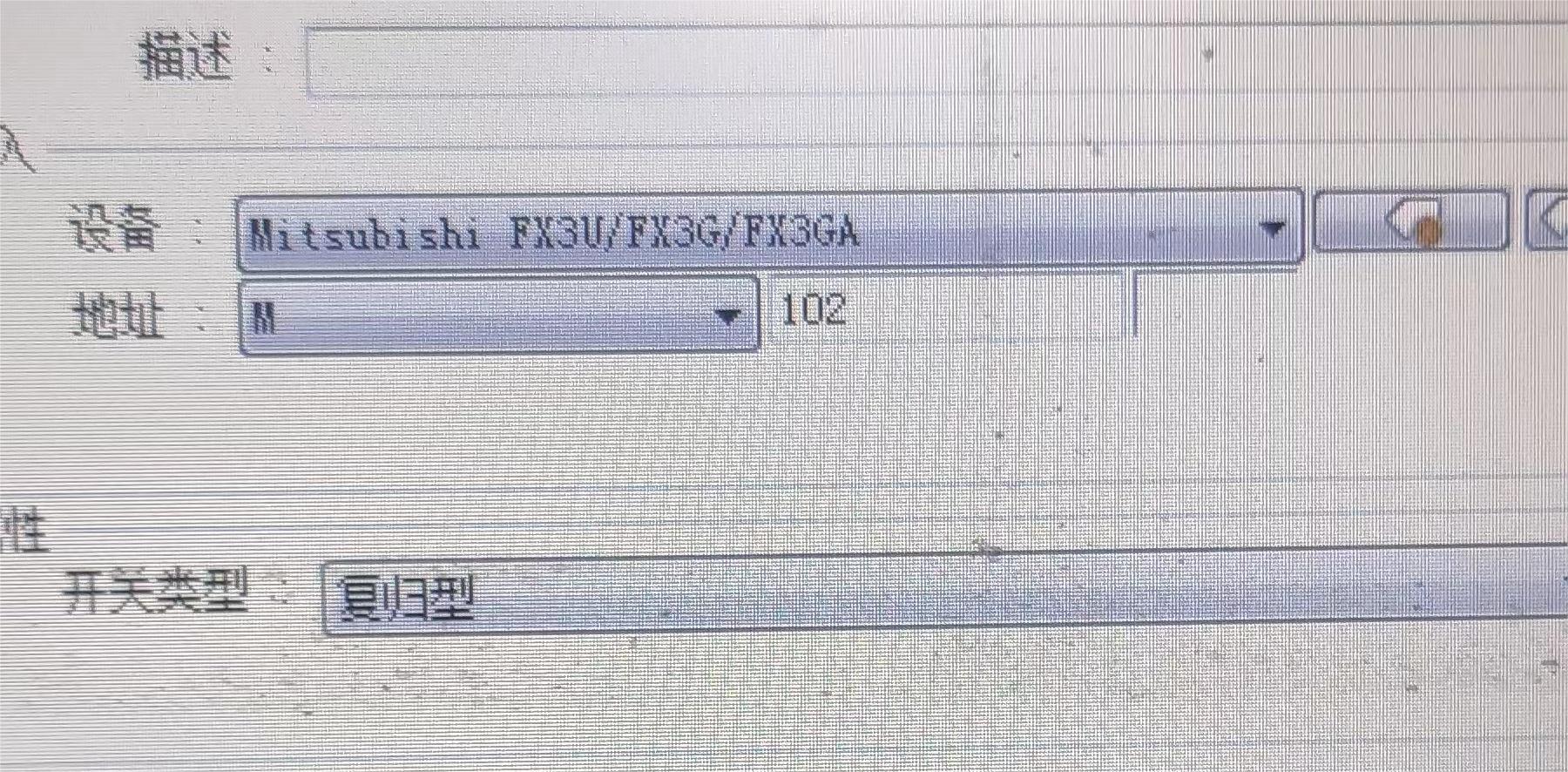

威綸通觸摸屏中，使用了個按鈕，按鈕類型：復歸型，沒有設置安全屬性；
FX3U PLC中，使用了一個常開點，現在點擊按鈕，PLC程序中的M102沒變化；
但通過觸摸屏寫入的數值，能寫入到PLC中，這就很奇怪

求各位大佬支招...過年不想留現場調試啊~~~

司慧聰

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 378 個
工控威望: 457 點
下載積分: 5703 分
在線時間: 130(小時)
注冊時間: 2019-06-04
最后登錄: 2025-12-08
查看司慧聰的主題 / 回貼

1樓發表于: 2024-02-03 00:05

只看該作者 | 小中大

我用的沒有問題啊，你這還是通信參數設置的不對。

樓主留言：

但是觸摸屏可以向PLC內寫數值呢，就是這幾個點位控制不了

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8124 個
工控威望: 10495 點
下載積分: 21370 分
在線時間: 3163(小時)
注冊時間: 2007-03-01
最后登錄: 2025-12-08
查看guochunyi的主題 / 回貼

2樓發表于: 2024-02-03 07:39

只看該作者 | 小中大

建議直接貼出你的程序,
單從你的描述和圖片看,都很正常.

樓主留言：

程序還沒寫完，就只寫了傳數和手動控制，手動控制電機啟停和切刀上升下落

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

xiazaijifen0

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 40 個
工控威望: 118 點
下載積分: 1838 分
在線時間: 15(小時)
注冊時間: 2020-08-20
最后登錄: 2025-06-23
查看xiazaijifen0的主題 / 回貼

3樓發表于: 2024-02-03 11:58

只看該作者 | 小中大

在觸摸屏上，M102改為了X102；
PLC程序中，也是將M102改為X102;
按下按鈕，PLC程序中點位有變化，能正�？刂屏�......
但為啥M點不行呢~~~

皮五

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 850 個
工控威望: 3408 點
下載積分: 1212 分
在線時間: 462(小時)
注冊時間: 2007-07-14
最后登錄: 2025-12-08
查看皮五的主題 / 回貼

4樓發表于: 2024-02-03 13:07

只看該作者 | 小中大

這個M102在PLC里面用在輸出點？
PLC里面有OUT M102？
改成SET M102就沒有問題
另外添加對應的rst

biaogege520

清晨的風

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 306 個
工控威望: 741 點
下載積分: 1344 分
在線時間: 91(小時)
注冊時間: 2015-07-01
最后登錄: 2025-12-08
查看biaogege520的主題 / 回貼

5樓發表于: 2024-05-08 18:32

只看該作者 | 小中大

檢查程序M102是不是沖突了，觸摸屏通訊是否正常

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2397 個
工控威望: 2882 點
下載積分: 4648 分
在線時間: 1214(小時)
注冊時間: 2008-10-24
最后登錄: 2025-11-29
查看libin520的主題 / 回貼

6樓發表于: 2024-05-12 17:44

只看該作者 | 小中大

簡單的問題復雜化了。M102不行。換M1020。還是不行。
在觸摸屏和PLC能通信的情況下。就是PLC有對M102進行復位。

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

阿莫西林

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 95 個
工控威望: 180 點
下載積分: 673 分
在線時間: 32(小時)
注冊時間: 2022-05-05
最后登錄: 2025-10-29
查看阿莫西林的主題 / 回貼

7樓發表于: 2024-07-19 23:06

只看該作者 | 小中大

是不是參數沒設置好

dalao123

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 964 個
工控威望: 1132 點
下載積分: 11385 分
在線時間: 629(小時)
注冊時間: 2011-05-29
最后登錄: 2025-12-08
查看dalao123的主題 / 回貼

8樓發表于: 2024-07-21 10:48

只看該作者 | 小中大

引用
引用樓主xiazaijifen0于2024-02-02 17:30發表的三菱PLC 威綸通觸摸屏控制問題 :
威綸通觸摸屏中，使用了個按鈕，按鈕類型：復歸型，沒有設置安全屬性；
FX3U PLC中，使用了一個常開點，現在點擊按鈕，PLC程序中的M102沒變化；
但通過觸摸屏寫入的數值，能寫入到PLC中，這就很奇怪

.......

看看m點有沒有作為線圈輸出。？？
