工控人家園 三菱工控論壇 三個選擇開關控制一個指示燈

yygzsm

只有付出了，才有收獲！！！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 320 個
工控威望: 819 點
下載積分: 17502 分
在線時間: 648(小時)
注冊時間: 2006-10-03
最后登錄: 2025-09-22
查看yygzsm的主題 / 回貼

12樓發表于: 2009-06-16 22:23

只看該作者 | 小中大

四樓說的是對的！！！

langman

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 567 個
工控威望: 606 點
下載積分: 1500 分
在線時間: 227(小時)
注冊時間: 2008-06-23
最后登錄: 2021-04-09
查看langman的主題 / 回貼

13樓發表于: 2009-06-18 16:02

只看該作者 | 小中大

樓主的意思可以轉化為一道邏輯數學題：即要求列出邏輯等式使得滿足以下條件（ABC代表3個開關，Y代表燈），
A=0時，Y=0；A=1時，Y=1;
B=0時，Y=0；B=1時，Y=1;
C=0時，Y=0；C=1時，Y=1;
有興趣的可以解解，不一定有解啊！

朗工自動化，承接自動化改造工程：PLC控制系統、伺服系統、氣動、步進、節能燈設備、機械手、集成電路測試設備、變頻器、人機界面，歡迎洽談，

ljc2008

一學到老

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 382 個
工控威望: 562 點
下載積分: 499 分
在線時間: 172(小時)
注冊時間: 2008-10-04
最后登錄: 2024-03-04
查看ljc2008的主題 / 回貼

14樓發表于: 2009-06-19 13:55

只看該作者 | 小中大

“樓主的意思可以轉化為一道邏輯數學題：即要求列出邏輯等式使得滿足以下條件（ABC代表3個開關，Y代表燈），”
我理解的意思是：如果現在燈亮，按一下ABC中任一開關，燈應該滅；如果現在燈不亮，按一下ABC中任一開關，燈應該亮。就是三地同時控制一盞燈。

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1225 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

15樓發表于: 2009-06-19 18:47

只看該作者 | 小中大

1樓的圖太強了汗一個....

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

jackal

索馬里海盜

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 630 個
工控威望: 1006 點
下載積分: 857 分
在線時間: 452(小時)
注冊時間: 2008-06-21
最后登錄: 2025-08-22
查看jackal的主題 / 回貼

16樓發表于: 2009-06-19 22:34

只看該作者 | 小中大

別管畫的怎么樣只要能實現那個功能就OK

惡魔獵手

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看惡魔獵手的主題 / 回貼

17樓發表于: 2009-06-22 11:34

只看該作者 | 小中大

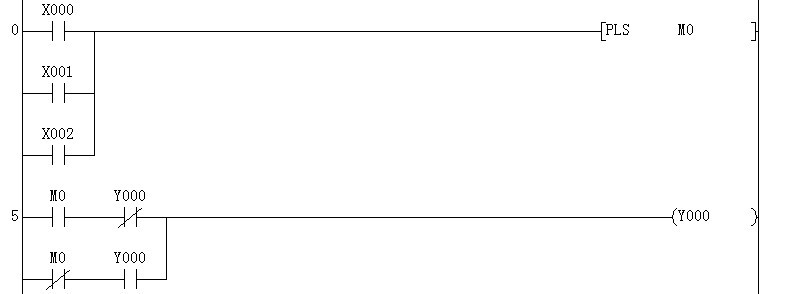

圖片：

[upload=1]

引用
引用第8樓yygzsm于2009-06-15 19:55發表的 :
我給一個想法，三個開關都作成按鈕（松開復位的），然后設計一個單按鈕起停電路，這個方法的好處是不管你幾個開關，一按就開，再一按就關。

惡魔獵手

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看惡魔獵手的主題 / 回貼

18樓發表于: 2009-06-22 11:40

只看該作者 | 小中大

這樣的結果不是很理想在于，如果是異地控制在看不到Y0是否有輸出的時候不知道按下去是停還是開。。。。。。還是用轉換開關付標示牌可以明確自己的控制目的

jackal

索馬里海盜

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 630 個
工控威望: 1006 點
下載積分: 857 分
在線時間: 452(小時)
注冊時間: 2008-06-21
最后登錄: 2025-08-22
查看jackal的主題 / 回貼

19樓發表于: 2009-06-22 12:50

只看該作者 | 小中大

別摸我說的有道理啊

longfei1982

飛飛

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 158 個
工控威望: 369 點
下載積分: 3305 分
在線時間: 125(小時)
注冊時間: 2009-05-01
最后登錄: 2016-07-25
查看longfei1982的主題 / 回貼

20樓發表于: 2009-06-22 13:28

只看該作者 | 小中大

我想了個更好的,我用廠里的選擇開關實現了.現在我是要求plc實現啊

huajunfei

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 34 個
工控威望: 603 點
下載積分: 2152 分
在線時間: 27(小時)
注冊時間: 2010-09-04
最后登錄: 2012-08-15
查看huajunfei的主題 / 回貼

21樓發表于: 2010-09-15 23:24

只看該作者 | 小中大

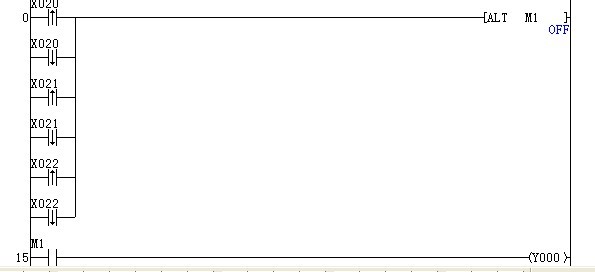

圖片：

看看是這個意思么
