工控人家園 綜合討論 PLC與電磁閥如何接線，跪求各位大蝦幫忙

pl00003

代寫施耐德程序，提供施耐德整體方案

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 211 個
工控威望: 322 點
下載積分: 1365 分
在線時間: 157(小時)
注冊時間: 2010-03-12
最后登錄: 2021-03-08
查看pl00003的主題 / 回貼

樓主發表于: 2010-05-22 15:33

只看樓主 | 小中大

PLC與電磁閥如何接線，跪求各位大蝦幫忙

ldysun

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看ldysun的主題 / 回貼

1樓發表于: 2010-05-22 15:37

只看該作者 | 小中大

唉~~~~~~~~~~~~
真的不知道怎么說你好。。
樓下繼續

jhkd73860429

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看jhkd73860429的主題 / 回貼

2樓發表于: 2010-05-22 15:45

只看該作者 | 小中大

請先閱讀使用說明書，然后您就明白了

huanghmin

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看huanghmin的主題 / 回貼

3樓發表于: 2010-05-22 15:50

只看該作者 | 小中大

經過中間繼電器

zycyhwan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看zycyhwan的主題 / 回貼

4樓發表于: 2010-05-22 15:55

只看該作者 | 小中大

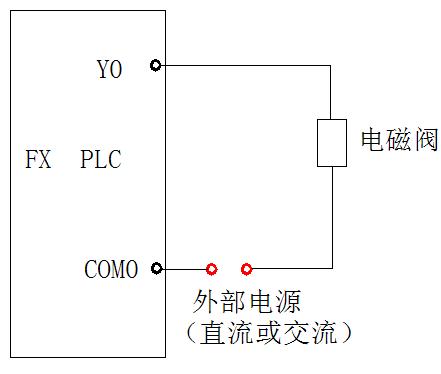

圖片：

這個圖看下應該知道了吧？（其中一種接法）

本帖最近評分記錄：

下載積分:+1(fuy1118) 熱心助人

下載積分:+1(tanghanshui) 熱心助人

大鵬展翅168

勿以惡小而為之，勿以善小而不為。惟賢惟德，能服于人。

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1132 個
工控威望: 1549 點
下載積分: 6947 分
在線時間: 625(小時)
注冊時間: 2008-12-13
最后登錄: 2025-10-20
查看大鵬展翅168的主題 / 回貼

5樓發表于: 2010-05-22 16:16

只看該作者 | 小中大

樓上說的很對呀

baelf

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 179 個
工控威望: 302 點
下載積分: 670 分
在線時間: 131(小時)
注冊時間: 2009-02-06
最后登錄: 2019-10-10
查看baelf的主題 / 回貼

6樓發表于: 2010-05-22 16:49

只看該作者 | 小中大

加中間繼電器

dbguanxu

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看dbguanxu的主題 / 回貼

7樓發表于: 2010-05-22 17:20

只看該作者 | 小中大

看你PLC輸出的點的負載能力以及所帶電磁閥的工作電流是多少了！

本帖最近評分記錄：

下載積分:+1(fuy1118) 熱心助人

tanghanshui

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看tanghanshui的主題 / 回貼

8樓發表于: 2010-05-22 17:22

只看該作者 | 小中大

電磁閥電壓是多少如果plc是晶體管輸出需加繼電器

本帖最近評分記錄：

下載積分:+1(fuy1118) 熱心助人

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1225 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

9樓發表于: 2010-05-22 17:24

只看該作者 | 小中大

4樓接線可以安全性不高

可以加保險絲或中繼

本帖最近評分記錄：

下載積分:+1(fuy1118) 熱心助人

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

qlin

學過一點FX型PLC基本知識

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 527 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的主題 / 回貼

10樓發表于: 2010-05-22 17:34

只看該作者 | 小中大

如樓上所說，輸出電源實用中會裝適當熔斷器作保護。

僅很早前用過幾次順控編程（PLC），嘿嘿，沒尋找機會

superdeyan

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看superdeyan的主題 / 回貼

11樓發表于: 2010-05-22 18:24

只看該作者 | 小中大

根據你的電磁閥的電壓決定是否外接電源，如DC24V就不用了。PLC會提供的。
