工控人家園 綜合討論 PLC與電磁閥如何接線，跪求各位大蝦幫忙

wsir123

日子在忙碌中才會顯得充實，我喜歡這樣的生活。

級別: 論壇版主

發送短信
加為好友

精華主題: 3 篇
發帖數量: 1220 個
工控威望: 5491 點
下載積分: 24427 分
在線時間: 818(小時)
注冊時間: 2007-01-22
最后登錄: 2025-10-13
查看wsir123的主題 / 回貼

12樓發表于: 2010-05-22 18:48

只看該作者 | 小中大

引用
引用第4樓zycyhwan于2010-05-22 15:55發表的 :
這個圖看下應該知道了吧？（其中一種接法）

原理是這樣, 不過對新手容易產生誤導. 與輸出供電電壓交直流等級, 電磁閥功率, 頻繁程度, plc輸出類型都有關系.

本帖最近評分記錄：

下載積分:+1(fuy1118) 熱心助人

保持每天一點小進步足矣。。。

kuikui00

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kuikui00的主題 / 回貼

13樓發表于: 2010-05-22 19:11

只看該作者 | 小中大

你的COM端口是24V 你的輸出端COM為0v
你的COM端口是0V 你的輸出端COM為24v

huxupin

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 699 個
工控威望: 904 點
下載積分: 7793 分
在線時間: 248(小時)
注冊時間: 2009-03-22
最后登錄: 2025-01-25
查看huxupin的主題 / 回貼

14樓發表于: 2010-05-22 21:17

只看該作者 | 小中大

嗨，真是的，PLC接線是和繼電器線路接線是一樣的

xahenry

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xahenry的主題 / 回貼

15樓發表于: 2010-05-23 09:55

只看該作者 | 小中大

要加中繼繼電器,否則PLC命難保.

dbguanxu

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看dbguanxu的主題 / 回貼

16樓發表于: 2010-05-23 20:30

只看該作者 | 小中大

11樓的說法不可取，PLC本身輸出的+24V電源是有容量限制的，即使輸出功率夠帶動電磁閥，也相當危險，一旦電磁閥線圈損壞，直接導致PLC電源短路！！

小小的菜鳥

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 216 點
下載積分: 694 分
在線時間: 99(小時)
注冊時間: 2009-04-30
最后登錄: 2025-08-04
查看小小的菜鳥的主題 / 回貼

17樓發表于: 2010-05-23 21:11

只看該作者 | 小中大

如果是用PLC觸點直接控制直流電磁閥的話，建議加一個二極管，好象是可以增加觸點壽命

zhuzhu001214

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 9 個
工控威望: 95 點
下載積分: 474 分
在線時間: 19(小時)
注冊時間: 2010-05-04
最后登錄: 2025-07-17
查看zhuzhu001214的主題 / 回貼

18樓發表于: 2010-05-24 09:48

只看該作者 | 小中大

穩妥的辦法就是加裝中間繼電器，電源部分與PLC分開另加熔絲保護負載

lxwcys

富士工控產品一級代理

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 61 個
工控威望: 248 點
下載積分: 547 分
在線時間: 18(小時)
注冊時間: 2010-05-18
最后登錄: 2024-03-24
查看lxwcys的主題 / 回貼

19樓發表于: 2010-05-24 10:27

只看該作者 | 小中大

參考產品說明書吧

up116

任世事沉浮，愿真心永存

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 301 個
工控威望: 3744 點
下載積分: 7304 分
在線時間: 490(小時)
注冊時間: 2009-03-20
最后登錄: 2025-05-08
查看up116的主題 / 回貼

20樓發表于: 2010-05-24 10:52

只看該作者 | 小中大

先從基礎學起吧

千帆過盡，方知其味

wuji001

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 217 個
工控威望: 394 點
下載積分: 501 分
在線時間: 118(小時)
注冊時間: 2009-12-18
最后登錄: 2023-06-06
查看wuji001的主題 / 回貼

21樓發表于: 2010-05-24 11:08

只看該作者 | 小中大

這個有這么困難嗎討論這么多頁

dgl8686

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看dgl8686的主題 / 回貼

22樓發表于: 2010-05-24 18:57

只看該作者 | 小中大

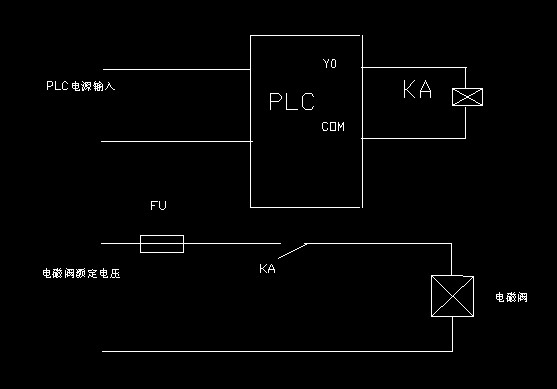

如圖

在電鍍溫度控制是的是這樣的

樓主留言：

你的圖很到位，謝謝

風中之吻

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看風中之吻的主題 / 回貼

23樓發表于: 2010-05-25 13:09

只看該作者 | 小中大

PLC不要直接接負載，否則容易燒觸點，經過中繼轉一下
