36樓發表于: 2010-11-17 22:40

30樓的程序還沒看，等下下載瞧瞧。我前面發一個帖子經28樓提醒，是考慮不周。現在重新發一個，請大家指正。用PLC編程的話這個問題很簡單:1 采用移位繼電器循環，以按鈕為移位脈沖。2 采用計數器，用比較指令。只所以用繼電器線路，也是練練學習一下

附件：

繼電器線路圖.doc (36 K) 下載次數:12

sanma

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 294 個
工控威望: 497 點
下載積分: 600 分
在線時間: 427(小時)
注冊時間: 2009-09-11
最后登錄: 2025-09-25
查看sanma的主題 / 回貼

37樓發表于: 2010-11-18 13:48

只看該作者 | 小中大

樓主的電路圖不知有沒有在實際的接中試過，用PLC的程序來試繼電器的接線，兩者不一定有相同的結果，因為繼電器有個機械動作時間。

nswrq

過好每一天

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 115 個
工控威望: 206 點
下載積分: 677 分
在線時間: 23(小時)
注冊時間: 2010-09-09
最后登錄: 2021-08-05
查看nswrq的主題 / 回貼

38樓發表于: 2010-11-18 18:30

只看該作者 | 小中大

工控組態

工控組態

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 244 個
工控威望: 1161 點
下載積分: 2947 分
在線時間: 330(小時)
注冊時間: 2009-09-03
最后登錄: 2026-01-18
查看工控組態的主題 / 回貼

39樓發表于: 2010-11-18 18:46

只看該作者 | 小中大

繼電器電路講究電路簡單，盡量少的使用繼電器與觸點而達到控制要求，看我畫的！

附件：

能直接畫成電路圖.zip (12 K) 下載次數:25

kongxiao

師父多多，好處多多！嘿嘿！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 71 個
工控威望: 320 點
下載積分: 1338 分
在線時間: 63(小時)
注冊時間: 2010-09-03
最后登錄: 2019-03-05
查看kongxiao的主題 / 回貼

40樓發表于: 2010-11-18 19:50

只看該作者 | 小中大

引用
引用第39樓阿權1于2010-11-18 18:46發表的 :
繼電器電路講究電路簡單，盡量少的使用繼電器與觸點而達到控制要求，看我畫的！

兄弟我估計你這個用繼電器接不行即使行也會存在故障率高

不恥下問，是以謂之文也！！！！！

工控組態

工控組態

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 244 個
工控威望: 1161 點
下載積分: 2947 分
在線時間: 330(小時)
注冊時間: 2009-09-03
最后登錄: 2026-01-18
查看工控組態的主題 / 回貼

41樓發表于: 2010-11-18 20:15

只看該作者 | 小中大

你所考慮的問題不說我也知道，還有的是觸點，改成這樣絕對行，絕對可靠！！！！！
一個可行的方法要在應用當中要看實際情況靈活改動！

[ 此帖被阿權1在2010-11-18 20:32重新編輯 ]

附件：

能直接畫成電路圖改.zip (12 K) 下載次數:10

dracy

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看dracy的主題 / 回貼

42樓發表于: 2010-11-18 22:56

只看該作者 | 小中大

xuexile!

tangshiwei3

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 160 個
工控威望: 344 點
下載積分: 531 分
在線時間: 402(小時)
注冊時間: 2008-09-13
最后登錄: 2026-01-22
查看tangshiwei3的主題 / 回貼

43樓發表于: 2010-11-19 00:58

只看該作者 | 小中大

可以的

tangshiwei3

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 160 個
工控威望: 344 點
下載積分: 531 分
在線時間: 402(小時)
注冊時間: 2008-09-13
最后登錄: 2026-01-22
查看tangshiwei3的主題 / 回貼

44樓發表于: 2010-11-19 01:37

只看該作者 | 小中大

有點難

jackal

索馬里海盜

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 630 個
工控威望: 1006 點
下載積分: 857 分
在線時間: 452(小時)
注冊時間: 2008-06-21
最后登錄: 2026-01-19
查看jackal的主題 / 回貼

45樓發表于: 2010-11-19 09:31

只看該作者 | 小中大

引用
引用第35樓阿權1于2010-11-17 21:22發表的 :

用5個繼電器最多能發生很短的脈沖，人家的才叫閃爍電路，不過繼電器用的有點多，他那個電路要接11個繼電器！

我當然知道了 ON 與 OFF 是同樣的時間比如都是2秒鐘。

我為什么只用5個繼電器是因為我利用了繼電器的機械動作時間差。

如果有3個人以上想看程序或者電路的話我就貼出來

sguorong

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sguorong的主題 / 回貼

46樓發表于: 2010-11-19 10:30

只看該作者 | 小中大

試試看

jackal

索馬里海盜

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 630 個
工控威望: 1006 點
下載積分: 857 分
在線時間: 452(小時)
注冊時間: 2008-06-21
最后登錄: 2026-01-19
查看jackal的主題 / 回貼

47樓發表于: 2010-11-19 13:54

只看該作者 | 小中大

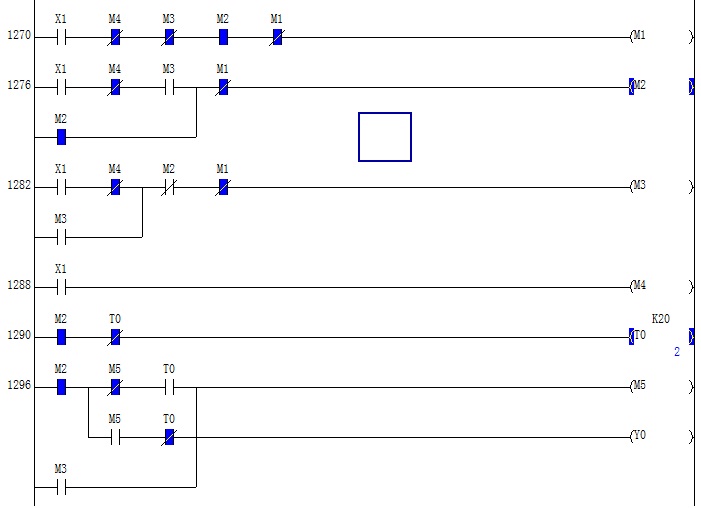

5個中間繼電器實現樓主所提出所有功能。  包括35樓啊權說的閃爍電路。

如果寫程序的話  最后一個M5 完全可以不要   把M5直接改成Y0
X1  按鈕
M4 把X1變成脈沖輸入
M1 所有指示燈狀態切斷
M2 指示燈閃爍
M3 指示燈常亮
M5 指示燈輸出轉接
T0 計時器
