引用

引用樓主老大很悲傷于2012-08-22 14:33發表的 星三角啟動 :

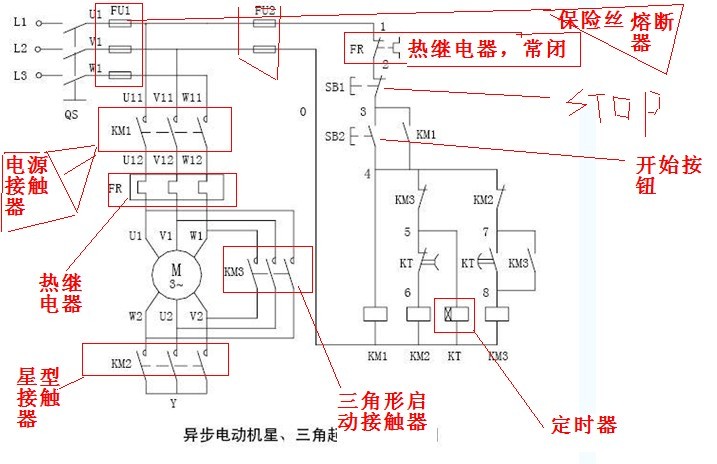

[attachment=90719]圖中的星三角啟動，KM1  ,   KM2  ,    KM3  ,我知道其中兩個是星形與三角形啟動的相互轉換用的繼電器，但多出來的那個繼電器是做什么用的，還有，圖中三個繼電器各是起什么作用，我實在是分不清楚~~~請大俠指導~~~

KM是繼電器，那KH叫什么呢？

KM1運行（啟動）電源，KM2為星形接法，KM3為三角形接法。好好學習慢慢積累吧��！在干活的同時要多想，加油

KM2主觸頭接通是星形啟動，KM3主觸頭閉合是角形啟動，KH是過流保護；

樓主如果一定要知道KM1什么作用的話，很簡單，  簡單說就是給電機供電，不過不要KM1也可以，樓主可以改下圖紙，把KM1的主觸頭 線圈  常開  都去掉，也可以星三角降壓?jiǎn)��?dòng)，手動的而已，按下SB2不要松手 一直到時間繼電器計數完畢，電機變成角形啟動，只不過手松開，電機也將停止運轉，這樣好像沒什么意義！

大概就是這樣了。很直白吧。畫圖太臭了。呵呵

樓上的基本都說了。

補充一點：

樓主沒搞懂的原因，我想可能還是，由于沒太搞懂電機的繞組連接圖，以至于什么星呀、三角呀不能完全理解。

建議先了解一下電機星三角接法的知識，我想應該就能徹底明白了！

一群SB，誰沒經歷過初學時期，誰天生就會。不要說別人的不是……

老大改行吧

老大改行吧

KM1  KM2  KM3為接觸器用于主回路，控制回路中KT為時間繼電器，F(xiàn)R熱繼輔助點用于過負荷保護

自己看看書吧，這么簡單

KM1是電源接觸器，KM2是星形接觸器，KM3是三角接觸器。
按下啟動按鈕后，KM1/KM2/KT得電，電機星形啟動。
KT時間繼電器達到設定時間后，比如5秒后，KT的延時常開觸點閉合，延時常閉觸點斷開，KM2失電，KM3得電，電機在KM1/KM3下以三角方式運行，完成啟動

基礎的底子是要的
