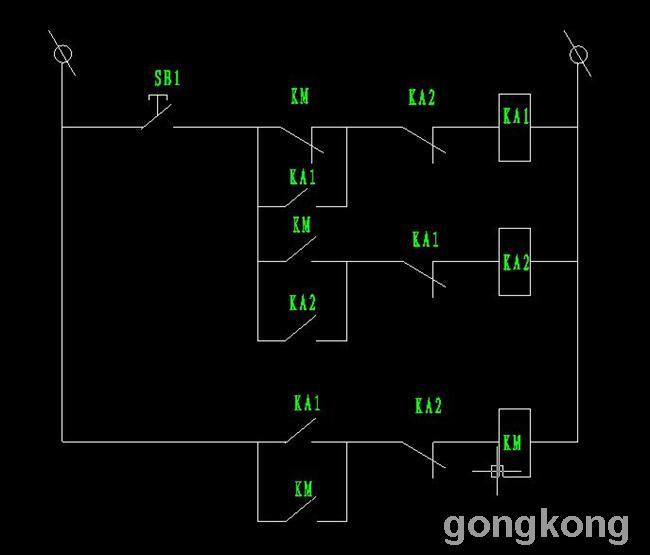

單按鈕啟停電路大家都畫個N多也說過N次，但小弟今天沒事做，用實際繼電器接了一個電路（圖如下），可并不是理想的，用PLC是沒問題，但用繼電器結果并不理想，按下第一次正確，在次按下時，KA2的一下電后就斷開，然后KA1就一直亮起，無法斷開KM。確認接線正確（還接了二次線），KM  KA1  KA2都采用MY4的普通繼電器，負載用一個24V燈。真是讓人不解，難到實際繼電器的響應不夠快？就沒有一個真正能達到效果的電路了嗎？請高手幫分析，謝謝。我想下圖也是很多人公認可以實現的電路！！！

電路分析如下：
1：電源－SB1按下－KM常閉－KA1線圈－電源　　　　　//KA1線圈得電，觸點翻轉
　　電源－KA1常開變閉合－KM常閉－KA1線圈－電源　　//KA1線圈維持得電。
2：電源－SB1按下－。。。。。。。　　　　　　　　　　//KA2線圈不能得電。
3：電源－KA1常開變閉合－KA2常閉－KM線圈－電源　　　　//KM線圈得電，觸點翻轉　
4：電源－KM常開變閉合－KA2常閉－KM線圈－電源　　　　//KM線圈維持得電。
1－－4同步完成，再松開SB1，KA1KA2線圈失電，其觸點復原。KM線圈維持得電。
第二次按下上SB1時，KA2線圈得電，KA1和KM同時失電，KA2也馬上失電，在SB1沒來得及松開時，又恢復到最開始狀態。
【一般來說，繼電器得電觸點動作先斷開常閉點，后合常開點，失電時常開觸點先斷開，常閉點后閉合。】
*************設計原理有問題******

引用

引用第25樓xiejun8103于2013-06-29 08:29發表的  :
你們說有人上了圖是正確的，我想問下這二個圖那里不一樣了，除了畫的方向不一樣，多了個熱繼電器與FU嗎？能不能實現，動手做了在說，我所說的是普通繼電器。

一樣的。
網上真心幫助人的太少了。
有的是考你呢?
