工控人家園 綜合討論 脈沖輸出的問題

xqx666

深圳中級電工

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 535 個
工控威望: 664 點
下載積分: 1988 分
在線時間: 280(小時)
注冊時間: 2009-04-29
最后登錄: 2025-05-20
查看xqx666的主題 / 回貼

12樓發表于: 2010-01-12 06:59

只看該作者 | 小中大

既然你那么多繼電器的PLC為什么不動手用TIP112改一個來試驗一下呢?就算不行的話這個點給燒了也沒關系的呀,反正你PLC多.
另外改好后記得給我們講下結果是怎么樣的.

本帖最近評分記錄：

下載積分:+2(dl2006)

電工廢話太多，直接上程序才是硬道理。誠交深圳及全國工控低手。

dl2006

沒有女人冷冷清清，女人多了雞犬不寧

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1169 個
工控威望: 5896 點
下載積分: 16821 分
在線時間: 854(小時)
注冊時間: 2006-09-07
最后登錄: 2025-10-23
查看dl2006的主題 / 回貼

13樓發表于: 2010-01-12 08:30

只看該作者 | 小中大

我想也是可以改的，只是輸出類型不同罷了,功能上應該是一樣,現在快過年時間緊,要有時間的話想改一下試試,還請高手出現指點一下,呵呵

對不起是一種真誠，沒關系是一種風度。如果你付出了真誠，卻得不到風度，那只能說明對方的無知與粗俗

康達順

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 27 個
工控威望: 103 點
下載積分: 673 分
在線時間: 39(小時)
注冊時間: 2010-01-03
最后登錄: 2016-06-28
查看康達順的主題 / 回貼

14樓發表于: 2010-01-13 09:25

只看該作者 | 小中大

用單片機我有驅動板，要不要調長度

dl2006

沒有女人冷冷清清，女人多了雞犬不寧

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1169 個
工控威望: 5896 點
下載積分: 16821 分
在線時間: 854(小時)
注冊時間: 2006-09-07
最后登錄: 2025-10-23
查看dl2006的主題 / 回貼

15樓發表于: 2010-01-16 14:19

只看該作者 | 小中大

因為要求精度不高，能改點的話那是更好不過的了。單片機就沒必要了吧。

對不起是一種真誠，沒關系是一種風度。如果你付出了真誠，卻得不到風度，那只能說明對方的無知與粗俗

xieruchao

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 98 個
工控威望: 258 點
下載積分: 502 分
在線時間: 316(小時)
注冊時間: 2007-11-13
最后登錄: 2024-01-23
查看xieruchao的主題 / 回貼

16樓發表于: 2010-01-25 02:14

只看該作者 | 小中大

我改了一個FX1S

dl2006

沒有女人冷冷清清，女人多了雞犬不寧

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1169 個
工控威望: 5896 點
下載積分: 16821 分
在線時間: 854(小時)
注冊時間: 2006-09-07
最后登錄: 2025-10-23
查看dl2006的主題 / 回貼

17樓發表于: 2010-01-25 09:30

只看該作者 | 小中大

樓兄是如何改的？告訴小弟好嗎？

對不起是一種真誠，沒關系是一種風度。如果你付出了真誠，卻得不到風度，那只能說明對方的無知與粗俗

xieruchao

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 98 個
工控威望: 258 點
下載積分: 502 分
在線時間: 316(小時)
注冊時間: 2007-11-13
最后登錄: 2024-01-23
查看xieruchao的主題 / 回貼

18樓發表于: 2010-01-25 22:41

只看該作者 | 小中大

請參考下面的文檔,

附件：

PLC輸出.rar (10 K) 下載次數:36

本帖最近評分記錄：

下載積分:+2(dl2006) 熱心助人

jamspider

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 927 個
工控威望: 1284 點
下載積分: 12232 分
在線時間: 102(小時)
注冊時間: 2007-09-21
最后登錄: 2025-10-02
查看jamspider的主題 / 回貼

19樓發表于: 2010-01-25 22:55

只看該作者 | 小中大

kankan

dl2006

沒有女人冷冷清清，女人多了雞犬不寧

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1169 個
工控威望: 5896 點
下載積分: 16821 分
在線時間: 854(小時)
注冊時間: 2006-09-07
最后登錄: 2025-10-23
查看dl2006的主題 / 回貼

20樓發表于: 2010-01-26 09:12

只看該作者 | 小中大

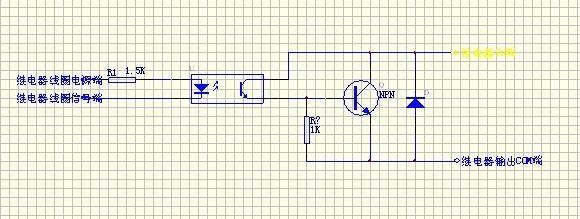

圖片：

還要加個光電隔離的嗎？

對不起是一種真誠，沒關系是一種風度。如果你付出了真誠，卻得不到風度，那只能說明對方的無知與粗俗

xieruchao

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 98 個
工控威望: 258 點
下載積分: 502 分
在線時間: 316(小時)
注冊時間: 2007-11-13
最后登錄: 2024-01-23
查看xieruchao的主題 / 回貼

21樓發表于: 2010-01-26 23:29

只看該作者 | 小中大

加個光電隔離就安全多了,不會損壞你的PLC.圖中的R?,我用2.2K;給你時忘了改!

xieruchao

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 98 個
工控威望: 258 點
下載積分: 502 分
在線時間: 316(小時)
注冊時間: 2007-11-13
最后登錄: 2024-01-23
查看xieruchao的主題 / 回貼

22樓發表于: 2010-01-26 23:34

只看該作者 | 小中大

請問dl2006,你是怎樣截圖的?
我不會

dl2006

沒有女人冷冷清清，女人多了雞犬不寧

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1169 個
工控威望: 5896 點
下載積分: 16821 分
在線時間: 854(小時)
注冊時間: 2006-09-07
最后登錄: 2025-10-23
查看dl2006的主題 / 回貼

23樓發表于: 2010-01-27 08:21

只看該作者 | 小中大

方法是好多種，一般我都是在電腦運行QQ后，直接按Ctrl+Alt+A，用鼠標選取你當前電腦上所要截圖的位置，雙擊后就復制進了剪貼板。復制后可另存為一個文件以方便在網上上傳附件。不知道樓兄改過的輸出點性能是不是和晶體管輸出一樣呢？也就是說我現在需要去買光電隔離器，電阻2.2K,NPN型三極管就可以了嗎?用PNP型的二極管反接行嗎?小弟不才,對電子方面不怎么行.

[ 此帖被dl2006在2010-01-27 08:32重新編輯 ]
