如圖，買的焊好的50針的IO線，剩下的不用的線直接捆在一起，放在線槽里，不用擔心短路啥的嗎？
伺服接線如下
3    脈沖正    24V+
5    方向正    24V+
7    24V+    24V+
34    S-RDY-    0V
36    ALM-    0V
38    定位完成-    0V
41    COM-    0V
4    脈沖輸出口    PLC輸出
6    方向輸出口    PLC輸出
29    伺服使能    PLC輸出
31    報警復位    PLC輸出
35    S-RDY+    PLC輸入
37    ALM+    PLC輸入
39    定位完成+    PLC輸入

另外，接了給PLC的報警信號、ready、定位完成，PLC輸出的報警復位、使能，使能都是一直導通的。使能、ready、定位完成程序里都沒用上，以后是不是沒有必要接線了。

端子剪掉，還是有可能連在一起吧，如果不減的話，肯定會有連在一起的。我在想要不要用熱縮管，把不用的都套起來。

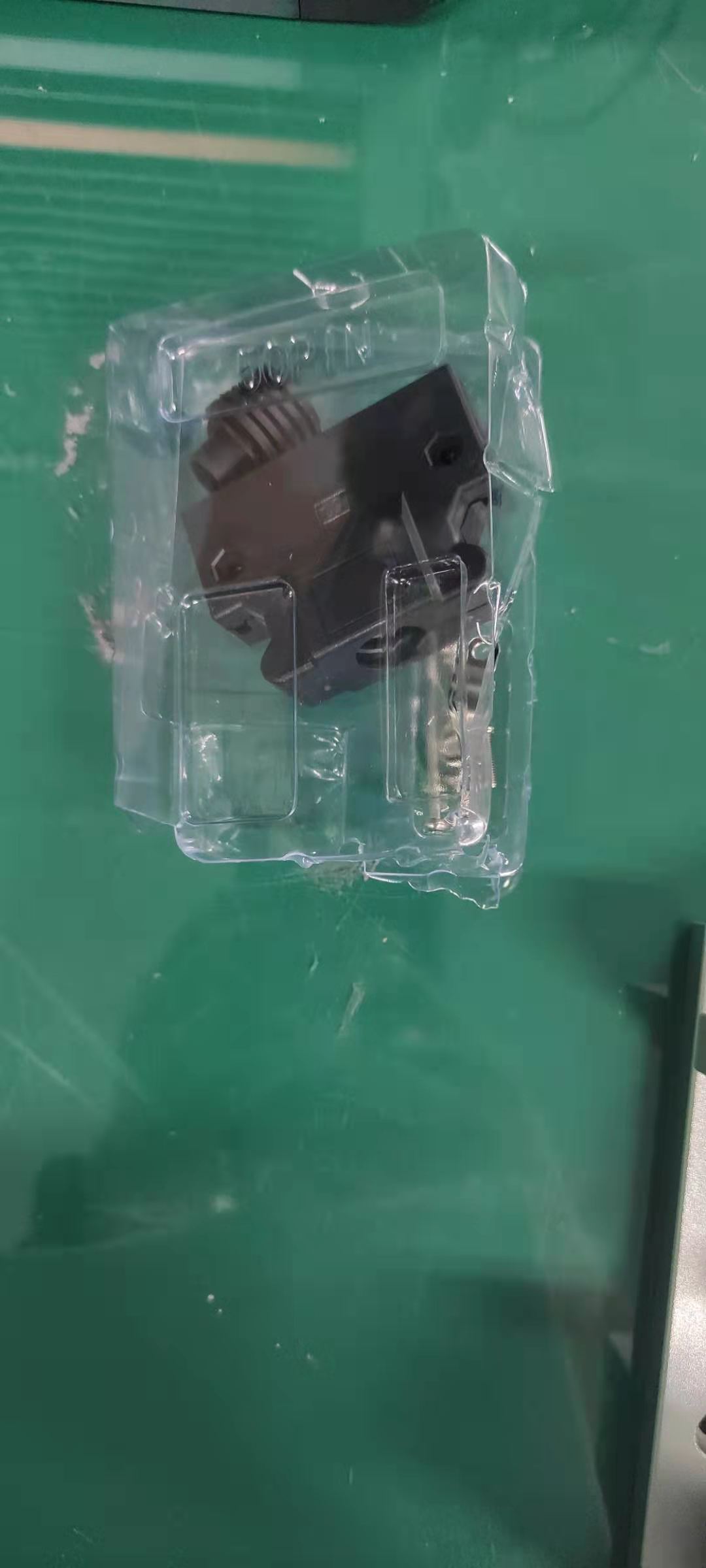

這個需要自己焊的插頭，買松下伺服控制器，原裝是不會帶的吧.

用3、5接的24V+,使用脈沖+方向，也沒有串電阻，用起來沒有問題啊。手冊上也沒看清楚啥意思。

那種壓線帽嗎？

引用

引用第10樓pretco123于2021-03-31 15:59發表的  :
買一些終端頭套來，包好鉗緊就是啊！

好吧，感謝發現了這個問題。
用了一段時間了沒問題，不過還是要加上電阻。

引用

引用第11樓jinle520于2021-04-01 17:27發表的  :
多余的剪掉，防止短路。


還有個建議，3和5接24V+改成1和2接24V+

.......
