工控人家園 綜合討論 etherCAT控制伺服軸，這個軸的原點和極限信號怎么接？

«
1
2
3
»
Pages: 2/3 Go

書香伴侶

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 290 個
工控威望: 581 點
下載積分: 183 分
在線時間: 229(小時)
注冊時間: 2019-03-01
最后登錄: 2025-11-07
查看書香伴侶的主題 / 回貼

12樓發表于: 2023-12-22 08:02

只看該作者 | 小中大

用不了自帶的功能塊，就自己寫一個嘛，一樣的，我的做法一般都接到PLC

引用
引用第10樓小陸學電控于2023-12-21 10:09發表的 :
接PLC上會有一個問題，例如匯川AM AC系列的PLC你原點接PLC上你就用不了匯川MC_Home的功能塊

wangnaizhi

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1339 個
工控威望: 2245 點
下載積分: 3324 分
在線時間: 1137(小時)
注冊時間: 2015-08-31
最后登錄: 2025-11-06
查看wangnaizhi的主題 / 回貼

13樓發表于: 2023-12-22 11:29

只看該作者 | 小中大

匯川的是接到伺服上然后PDO映射過來的三菱的是接到PLC上然后參數給伺服但是有個問題你用到總線的了為什么不考慮用絕對值的伺服呢這樣就不用回零這些操作了其他品牌的暫時沒有用過 我用的時候都是用的絕對值的所以沒有遇到這些接在哪里的問題

eledesigner

懂一點點

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2048 個
工控威望: 2316 點
下載積分: 3137 分
在線時間: 2456(小時)
注冊時間: 2009-08-21
最后登錄: 2025-11-07
查看eledesigner的主題 / 回貼

14樓發表于: 2023-12-24 13:45

只看該作者 | 小中大

引用
引用第13樓wangnaizhi于2023-12-22 11:29發表的 :
匯川的是接到伺服上然后PDO映射過來的三菱的是接到PLC上然后參數給伺服但是有個問題你用到總線的了為什么不考慮用絕對值的伺服呢這樣就不用回零這些操作了其他品牌的暫時沒有用過 我用的時候都是用的絕對值的所以沒有遇到這些接在哪里的問題

絕對值就保險了嗎，左右極限還是要的。

xiaocui3709

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 80 個
工控威望: 111 點
下載積分: 1847 分
在線時間: 14(小時)
注冊時間: 2023-05-18
最后登錄: 2025-10-20
查看xiaocui3709的主題 / 回貼

15樓發表于: 2023-12-26 13:05

只看該作者 | 小中大

學習了a

guafa58

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 169 個
工控威望: 390 點
下載積分: 2918 分
在線時間: 308(小時)
注冊時間: 2010-10-28
最后登錄: 2025-11-07
查看guafa58的主題 / 回貼

16樓發表于: 2023-12-26 16:27

只看該作者 | 小中大

一般用絕對值就可以了；目前這樣的很多；不要考慮極端安全問題；做必要的軟極限保護即可；

ljb6688

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 1903 個
工控威望: 2081 點
下載積分: 118479 分
在線時間: 2090(小時)
注冊時間: 2009-12-08
最后登錄: 2025-11-07
查看ljb6688的主題 / 回貼

17樓發表于: 2023-12-27 13:27

只看該作者 | 小中大

三菱的總線只和自己玩

電氣自動化，智能化控制，數據遠傳采集。工控元件代理，機器人附件

藍夢益

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 65 個
工控威望: 164 點
下載積分: 663 分
在線時間: 75(小時)
注冊時間: 2018-09-12
最后登錄: 2025-10-26
查看藍夢益的主題 / 回貼

18樓發表于: 2023-12-27 14:37

只看該作者 | 小中大

圖片：

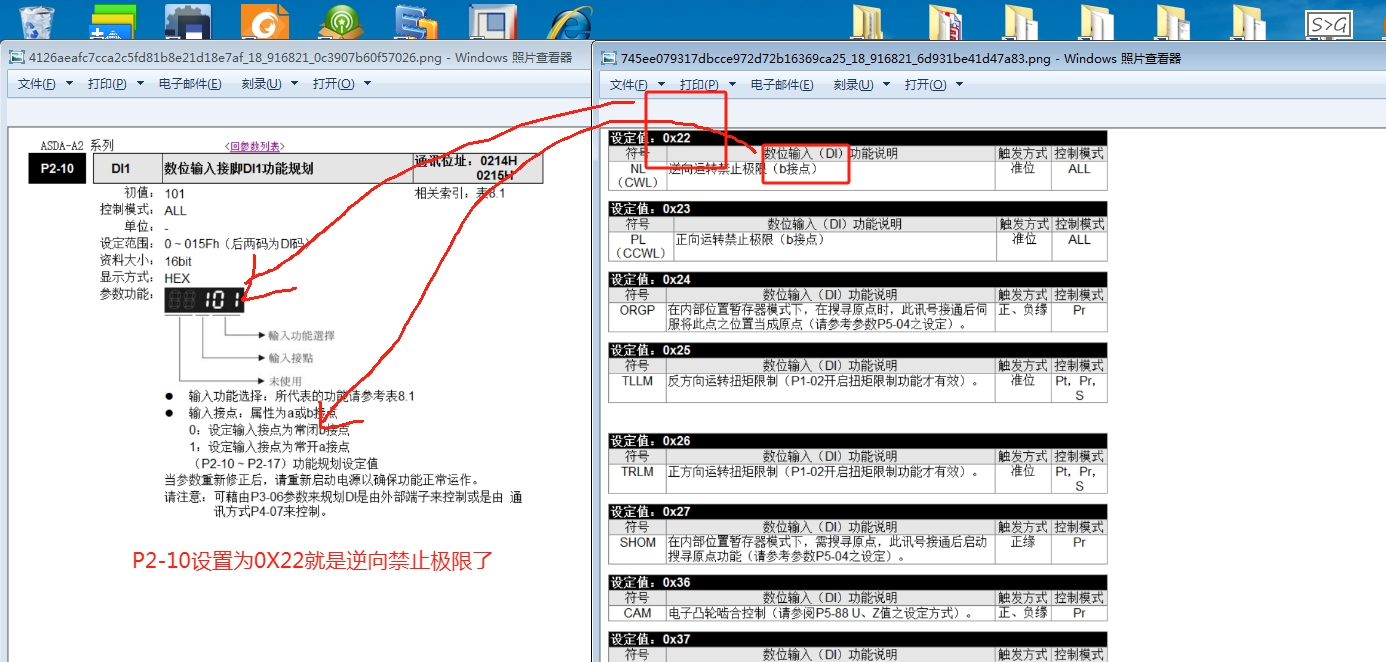

我這邊用的基恩士KV8000和松下走總線的 ; 軸IO線接伺服

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 5007 個
工控威望: 8450 點
下載積分: 18716 分
在線時間: 3503(小時)
注冊時間: 2016-10-31
最后登錄: 2025-11-07
查看夢雨天涯的主題 / 回貼

19樓發表于: 2023-12-27 15:40

只看該作者 | 小中大

圖片：

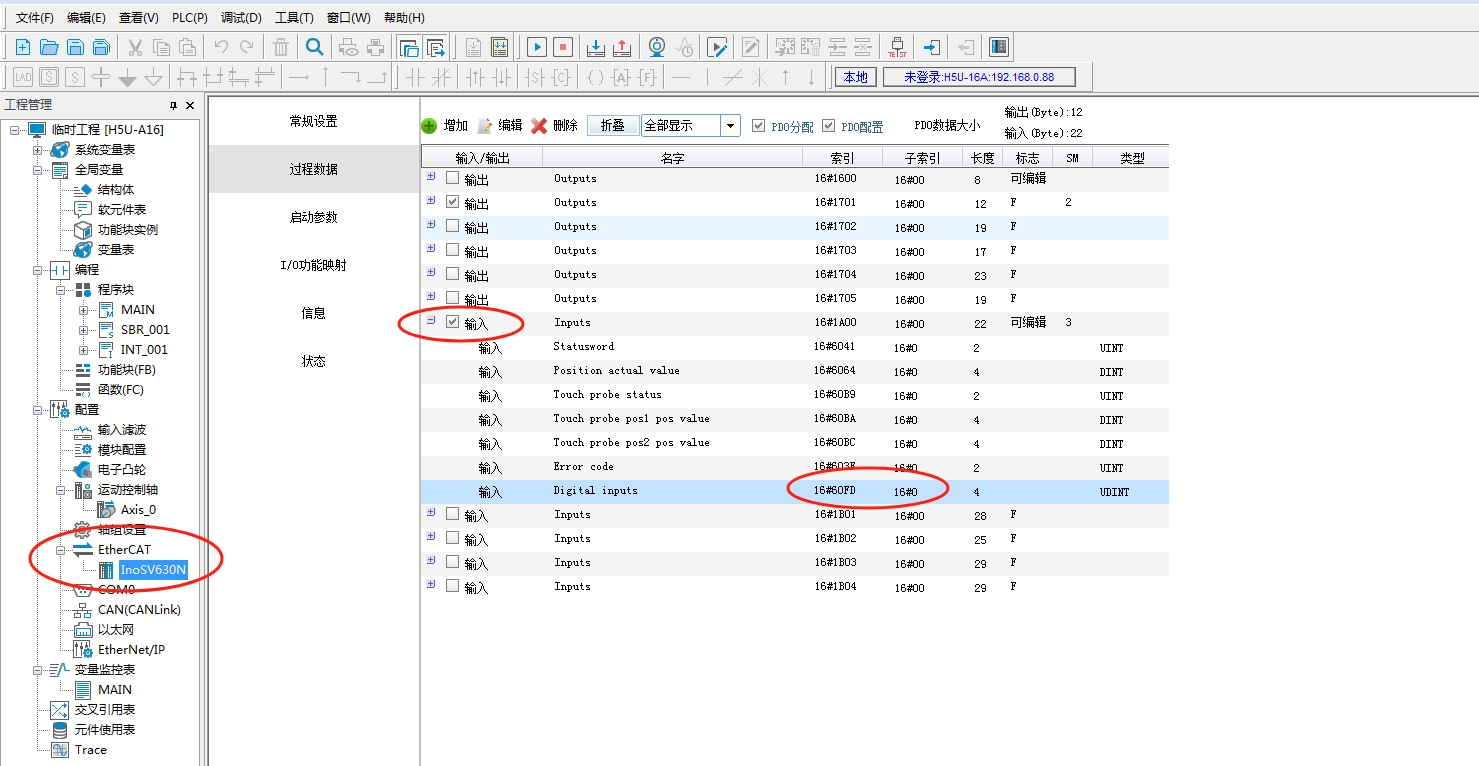

以H5u為例，找到PLC配置過程數據(PDO) 勾選對象字典索引16#60FD 子索引00，勾選就行

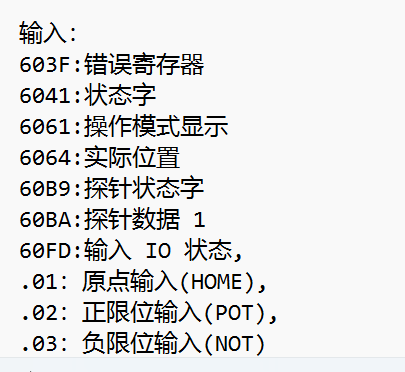

只要使用ECAT通訊都是遵守 PLCOPEN規定的標準 60FD就是伺服的輸入的信號
剩下的設置一下伺服的參數，把正負極限，原點加上就行

微信hui530527 b站賬號，夢雨天涯1991
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953

清風明月yue

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 91 個
工控威望: 520 點
下載積分: 2104 分
在線時間: 187(小時)
注冊時間: 2024-04-25
最后登錄: 2025-11-07
查看清風明月yue的主題 / 回貼

20樓發表于: 2025-04-29 09:41

只看該作者 | 小中大

引用
引用第12樓書香伴侶于2023-12-22 08:02發表的 :
用不了自帶的功能塊，就自己寫一個嘛，一樣的，我的做法一般都接到PLC

你好，接入PLC后需要怎么做映射呢？

18857713026

賺點辛苦錢不容易啊誒~~~~ 努力賺錢

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 444 個
工控威望: 543 點
下載積分: 1308 分
在線時間: 207(小時)
注冊時間: 2020-11-27
最后登錄: 2025-09-05
查看18857713026的主題 / 回貼

21樓發表于: 2025-04-29 13:40

只看該作者 | 小中大

SMC_HOME  可以自定義慢點接近點  原點
MC_HOME  原點接在伺服上   35號模式除外
我一般都自建一個  JOG的case +35號MC_home 打包成回零功能塊

朱光顯

學無止境，繼續加油

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 172 個
工控威望: 1020 點
下載積分: 2761 分
在線時間: 129(小時)
注冊時間: 2020-07-08
最后登錄: 2025-11-08
查看朱光顯的主題 / 回貼

22樓發表于: 2025-05-15 17:31

只看該作者 | 小中大

匯川伺服官方給的建議都是軸外部極限急停接驅動器，安川也是這樣的。為什么接驅動器上，確保安全，出現異常與廠家無關

cccccy

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 231 個
工控威望: 696 點
下載積分: 4334 分
在線時間: 162(小時)
注冊時間: 2021-08-08
最后登錄: 2025-11-03
查看cccccy的主題 / 回貼

23樓發表于: 2025-05-16 09:04

只看該作者 | 小中大

大佬，請問下這個停止傳感器與原點傳感器有啥區別，好用正常都是接的原點傳感器，停止傳感器沒用過

引用
引用第18樓藍夢益于2023-12-27 14:37發表的 :
我這邊用的基恩士KV8000和松下走總線的 ; 軸IO線接伺服

«
