電源DC24V輸出4-20mA的2線壓力傳感器怎樣與三菱fx-2ad接線？

[ 此帖被tcx在2009-08-03 20:49重新編輯 ]

yyhexf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 714 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的主題 / 回貼

1樓發表于: 2009-07-31 13:43

全看 | 小中大

好像通道1和2的m要錯開16位吧

yyhexf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 714 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的主題 / 回貼

2樓發表于: 2009-07-31 15:01

全看 | 小中大

傳感器接線有問題或壞了

yyhexf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 714 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的主題 / 回貼

3樓發表于: 2009-07-31 15:03

全看 | 小中大

另外要與主機連了沒有，他的5V電源要主機提供的

yyhexf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 714 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的主題 / 回貼

4樓發表于: 2009-07-31 15:26

全看 | 小中大

你在輸入端接一個250歐電阻，把短接線拆掉，接到VIN處，輸入端沒有電壓，如果接線沒錯，可能是傳感器壞了。應該有1V左右的電壓。

yyhexf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 714 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的主題 / 回貼

5樓發表于: 2009-08-01 09:12

全看 | 小中大

我用的傳感器是0-5V輸出，為了提高分辨率，我調整增益，把2000調到4000.一般出廠是10V4000.一般使用偏移就不要調了。如果沒特別要求，最好別動他，亂了復位不容易。

yyhexf

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 714 個
工控威望: 555 點
下載積分: 1922 分
在線時間: 606(小時)
注冊時間: 2008-01-05
最后登錄: 2013-08-19
查看yyhexf的主題 / 回貼

6樓發表于: 2009-08-01 09:26

全看 | 小中大

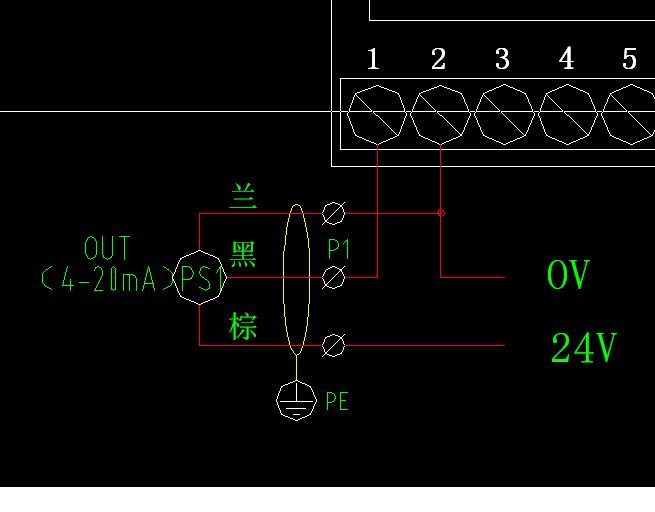

圖片：

接線應該不會太難，這是我用在西門子ET200S上的接線圖，供參考。
