whm475300
級別: 探索解密
精華主題: 0
發帖數量: 33 個
工控威望: 141 點
下載積分: 653 分
在線時間: 60(小時)
注冊時間: 2010-09-29
最后登錄: 2012-08-23
查看whm475300的 主題 / 回貼
樓主  發表于: 2011-06-20 10:16
CPU的說明書找不到了，一個按鈕COM端本來接N24B,另一端接X230到PLC的輸入端. 現在他們把COM端接為了COM端接的X230,按鈕的另一端接到N24B,請問這樣可行嗎
按鈕兩端應該不分正負極，只要構成回路就可以了。那么從PLC出來的輸入端X230是P24B呢？還是N24B.  以前看過輸入回路好像電阻兩端并聯兩個不一樣的二級管，都可以觸發三極管。使X有信號。請指教。是X230可以是P24B，也可以是N24B嗎？
daizhi
一師一地一時一法
級別: VIP會員

精華主題: 0
發帖數量: 1456 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的 主題 / 回貼
1樓  發表于: 2011-06-20 14:17
這與CPU沒關系！
請查相關IO模塊的手冊！
有的內部是采用的雙向的光耦，不論正負極，是可以的
有的內部是單向的光耦，有二級管隔離，反了是沒信號的
whm475300
級別: 探索解密
精華主題: 0
發帖數量: 33 個
工控威望: 141 點
下載積分: 653 分
在線時間: 60(小時)
注冊時間: 2010-09-29
最后登錄: 2012-08-23
查看whm475300的 主題 / 回貼
2樓  發表于: 2011-06-20 14:37
用的是A1SX42模塊，我看圖紙上輸入模塊公共端接的P24B,那么按鈕的一端比如X235應該是正的吧，按鈕的另一端也就是按鈕公共端接的應該是N24B對嗎？
whm475300
級別: 探索解密
精華主題: 0
發帖數量: 33 個
工控威望: 141 點
下載積分: 653 分
在線時間: 60(小時)
注冊時間: 2010-09-29
最后登錄: 2012-08-23
查看whm475300的 主題 / 回貼
3樓  發表于: 2011-06-20 14:44

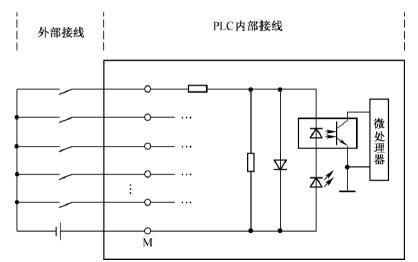

描述：漏型輸入電路
圖片：
用的模塊A1SX42 應為漏型輸入電路 如圖
daizhi
一師一地一時一法
級別: VIP會員

精華主題: 0
發帖數量: 1456 個
工控威望: 1376 點
下載積分: 3901 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的 主題 / 回貼
4樓  發表于: 2011-06-20 15:26

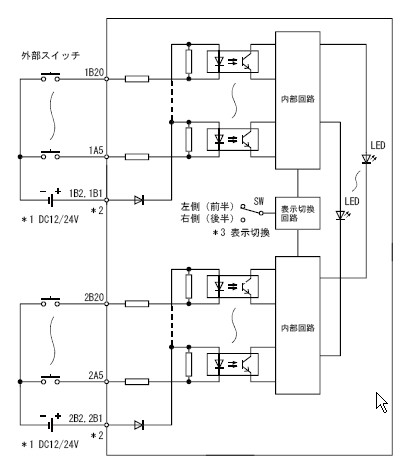

手冊上的
whm475300
級別: 探索解密
精華主題: 0
發帖數量: 33 個
工控威望: 141 點
下載積分: 653 分
在線時間: 60(小時)
注冊時間: 2010-09-29
最后登錄: 2012-08-23
查看whm475300的 主題 / 回貼
5樓  發表于: 2011-06-23 12:44
謝謝樓上的，呵呵
