工控人家園 綜合討論 接近開關在一般機械中怎么接線？

«
1
2
3
»
Pages: 1/3 Go

林423

原本沒有路，走的人多了，也就成了路！

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 620 點
下載積分: 5334 分
在線時間: 78(小時)
注冊時間: 2012-04-07
最后登錄: 2014-04-16
查看林423的主題 / 回貼

樓主發表于: 2012-04-21 16:58

只看樓主 | 小中大

請問3芯的接近開關在電路中怎么接線，和2芯的有什么區別嗎？在電路中什么情況下選擇3芯什么情況選擇2芯的？NPN和PNP怎么區別各怎么用？謝謝了

sylgq

印刷包裝機電維修

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 947 個
工控威望: 1253 點
下載積分: 14615 分
在線時間: 1198(小時)
注冊時間: 2011-07-18
最后登錄: 2025-09-22
查看sylgq的主題 / 回貼

1樓發表于: 2012-04-21 19:34

只看該作者 | 小中大

產品說明書講的非常清楚，好好看一下就知道了

林423

原本沒有路，走的人多了，也就成了路！

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 620 點
下載積分: 5334 分
在線時間: 78(小時)
注冊時間: 2012-04-07
最后登錄: 2014-04-16
查看林423的主題 / 回貼

2樓發表于: 2012-04-21 19:37

只看該作者 | 小中大

我們買過來的沒有說明書？我就是想要3芯和2芯的一個簡單的電路圖。謝謝

xcw

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 322 點
下載積分: 2823 分
在線時間: 345(小時)
注冊時間: 2011-07-18
最后登錄: 2014-06-11
查看xcw的主題 / 回貼

3樓發表于: 2012-04-21 19:43

只看該作者 | 小中大

百度一下，你就知道。。。。。，

上班=上墳

sonlite

sonlite

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 102 個
工控威望: 4643 點
下載積分: 2855 分
在線時間: 101(小時)
注冊時間: 2009-02-08
最后登錄: 2016-02-23
查看sonlite的主題 / 回貼

4樓發表于: 2012-04-21 19:47

只看該作者 | 小中大

三芯的接近開關是講電源和控制線,控制線至負載或輸入,二芯的直接從電源至負載串起。

生命的意義只在乎勤勞

dmh

讓理想和現實一起飛

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1486 個
工控威望: 4562 點
下載積分: 7552 分
在線時間: 674(小時)
注冊時間: 2008-12-27
最后登錄: 2025-06-30
查看dmh的主題 / 回貼

5樓發表于: 2012-04-21 19:57

只看該作者 | 小中大

三芯的接近開關紅線接+24V ，藍線接0v，黑線接輸出

不斷向前

dmh

讓理想和現實一起飛

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1486 個
工控威望: 4562 點
下載積分: 7552 分
在線時間: 674(小時)
注冊時間: 2008-12-27
最后登錄: 2025-06-30
查看dmh的主題 / 回貼

6樓發表于: 2012-04-21 19:59

只看該作者 | 小中大

兩芯的接近開如果是220V的就是4樓接法

不斷向前

林423

原本沒有路，走的人多了，也就成了路！

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 620 點
下載積分: 5334 分
在線時間: 78(小時)
注冊時間: 2012-04-07
最后登錄: 2014-04-16
查看林423的主題 / 回貼

7樓發表于: 2012-04-21 20:42

只看該作者 | 小中大

謝謝了

林423

原本沒有路，走的人多了，也就成了路！

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 246 個
工控威望: 620 點
下載積分: 5334 分
在線時間: 78(小時)
注冊時間: 2012-04-07
最后登錄: 2014-04-16
查看林423的主題 / 回貼

8樓發表于: 2012-04-21 20:44

只看該作者 | 小中大

各有個圖就完美了

211開關

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 113 個
工控威望: 961 點
下載積分: 11624 分
在線時間: 826(小時)
注冊時間: 2010-10-06
最后登錄: 2025-11-04
查看211開關的主題 / 回貼

9樓發表于: 2012-04-21 21:16

只看該作者 | 小中大

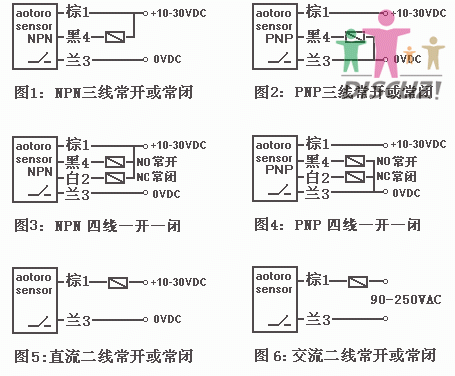

圖片：

接近開關電路圖

本帖最近評分記錄：

下載積分:+5(ying-feng) 感謝分享

下載積分:+2(zxrom) 熱心助人

下載積分:+5(王大帥) 感謝分享

下載積分:+5(550374389) 感謝分享

liuhanqi

活著就要做貢獻！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1210 個
工控威望: 3725 點
下載積分: 6181 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的主題 / 回貼

10樓發表于: 2012-04-21 21:23

只看該作者 | 小中大

感謝9樓。

學無止境，永遠是學生。

jingaoshu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 68 個
工控威望: 2587 點
下載積分: 6476 分
在線時間: 86(小時)
注冊時間: 2012-03-28
最后登錄: 2025-10-24
查看jingaoshu的主題 / 回貼

11樓發表于: 2012-04-21 21:34

只看該作者 | 小中大

9樓給的常用的很詳細

«
