工控人家園 三菱工控論壇 麻煩那位大哥幫我該下梯形圖，，萬分感謝

y851918119

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 23 個
工控威望: 136 點
下載積分: 1913 分
在線時間: 16(小時)
注冊時間: 2012-08-12
最后登錄: 2024-11-20
查看y851918119的主題 / 回貼

樓主發表于: 2012-09-22 22:21

只看樓主 | 小中大

圖片：

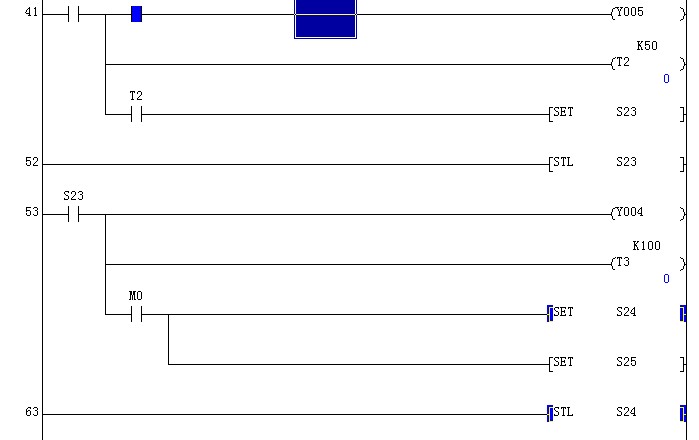

這是我自己編的步進控制（用的并聯性分支）十字路口紅路燈的梯形圖，我本意為M0接通后同時讓S24.S25同時接通，但現在只接通S24，這是那里編錯了啊？？

y851918119

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 23 個
工控威望: 136 點
下載積分: 1913 分
在線時間: 16(小時)
注冊時間: 2012-08-12
最后登錄: 2024-11-20
查看y851918119的主題 / 回貼

1樓發表于: 2012-09-22 22:23

只看該作者 | 小中大

圖片：

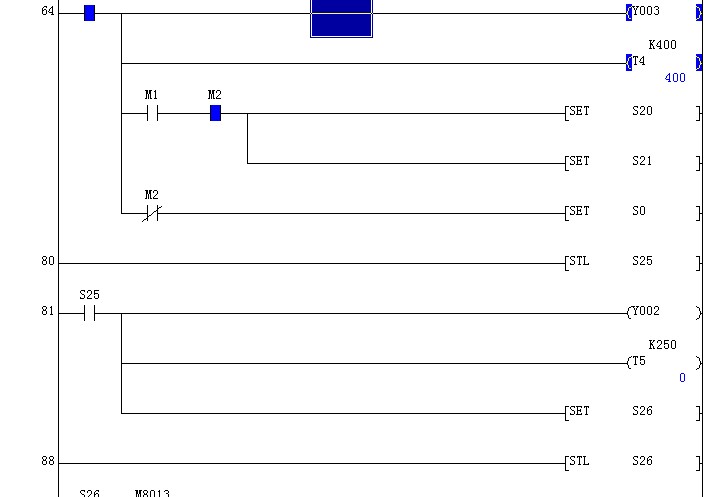

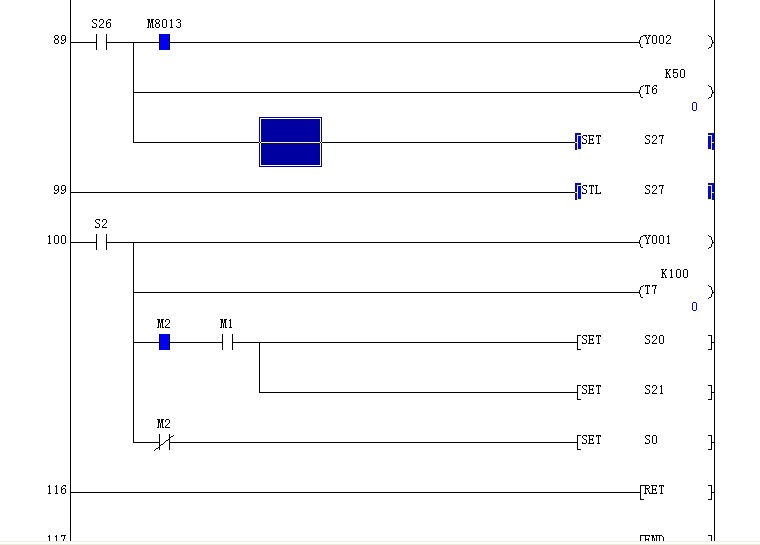

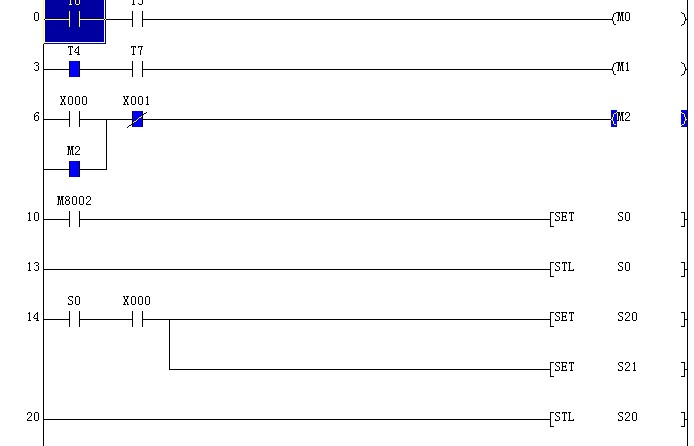

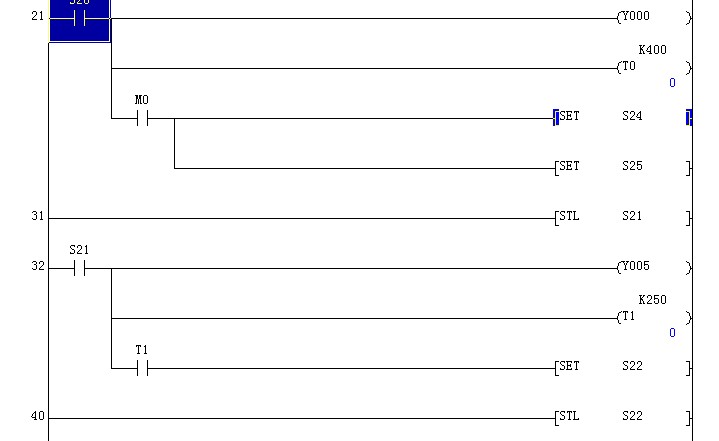

下面是全部梯形圖，，忘指點

y851918119

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 23 個
工控威望: 136 點
下載積分: 1913 分
在線時間: 16(小時)
注冊時間: 2012-08-12
最后登錄: 2024-11-20
查看y851918119的主題 / 回貼

2樓發表于: 2012-09-22 22:24

只看該作者 | 小中大

圖片：

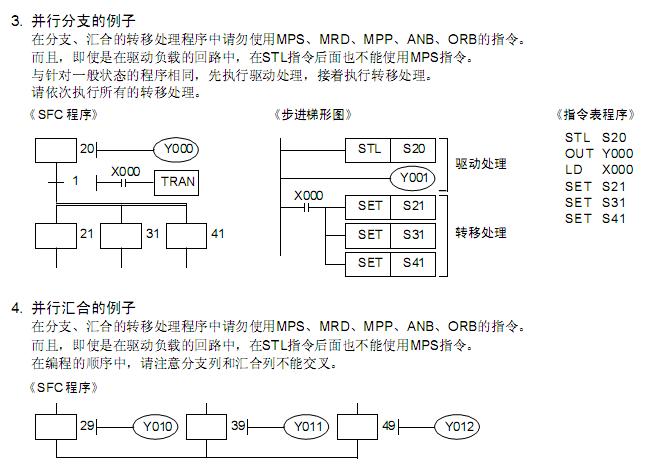

jackie6184

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 61 個
工控威望: 6518 點
下載積分: 22114 分
在線時間: 316(小時)
注冊時間: 2008-06-03
最后登錄: 2025-11-06
查看jackie6184的主題 / 回貼

3樓發表于: 2012-09-23 08:01

只看該作者 | 小中大

S25不是沒有ON,而是很快的跳到S27了
set s26跟S27 前面要加條件限制

zhanggobo

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 158 個
工控威望: 298 點
下載積分: 746 分
在線時間: 57(小時)
注冊時間: 2009-10-02
最后登錄: 2024-11-20
查看zhanggobo的主題 / 回貼

4樓發表于: 2012-09-23 14:25

只看該作者 | 小中大

每步加一個輔助繼電器來跳開同一掃描周期同時接通

y851918119

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 23 個
工控威望: 136 點
下載積分: 1913 分
在線時間: 16(小時)
注冊時間: 2012-08-12
最后登錄: 2024-11-20
查看y851918119的主題 / 回貼

5樓發表于: 2012-09-23 18:13

只看該作者 | 小中大

謝謝，，是我自己馬虎了

y851918119

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 23 個
工控威望: 136 點
下載積分: 1913 分
在線時間: 16(小時)
注冊時間: 2012-08-12
最后登錄: 2024-11-20
查看y851918119的主題 / 回貼

6樓發表于: 2012-09-23 20:38

只看該作者 | 小中大

5樓的哥們，，你仔細的看，其實SET S26,SET s27，，在他們前面都有時間繼電器，，只要SET S26前面加一個T5的常開觸點，SET S27前面加一個T6的常開觸點，問題就沒有了

zsh340

zsh340

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 1079 個
工控威望: 1267 點
下載積分: 18549 分
在線時間: 300(小時)
注冊時間: 2009-05-29
最后登錄: 2025-11-06
查看zsh340的主題 / 回貼

7樓發表于: 2012-09-24 19:33

只看該作者 | 小中大

應該STL 23 與STKL25都同時通了，只是S25的時間短，樓主可以把STL25里的時間延長到與STL S23的一樣。

相互交流。。。。相互學習。。。。使技術更上一層樓。。。。

y851918119

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 23 個
工控威望: 136 點
下載積分: 1913 分
在線時間: 16(小時)
注冊時間: 2012-08-12
最后登錄: 2024-11-20
查看y851918119的主題 / 回貼

8樓發表于: 2012-09-24 20:34

只看該作者 | 小中大

九樓的哥們，，我不知道是我沒看懂你的意思，，還是你沒看懂我的圖，，咱們可以QQ交流，，QQ：851918119

jackxwa

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 155 點
下載積分: 1522 分
在線時間: 49(小時)
注冊時間: 2012-08-22
最后登錄: 2019-06-30
查看jackxwa的主題 / 回貼

9樓發表于: 2012-09-25 16:42

只看該作者 | 小中大

在S26前面加一個時間條件就行。

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 7 篇
發帖數量: 8985 個
工控威望: 8681 點
下載積分: 17007 分
在線時間: 5361(小時)
注冊時間: 2006-08-10
最后登錄: 2025-11-06
查看ymmfa的主題 / 回貼

10樓發表于: 2012-09-25 22:20

只看該作者 | 小中大

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

huojiamao

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 13 個
工控威望: 129 點
下載積分: 55823 分
在線時間: 111(小時)
注冊時間: 2012-08-31
最后登錄: 2025-10-07
查看huojiamao的主題 / 回貼

11樓發表于: 2012-09-26 11:47

只看該作者 | 小中大

學習了。
