用PLC構成噴泉的控制。用燈L1～L12分別代表噴泉的12個噴水注。
（1）控制要求：按下起動按鈕后，隔燈閃爍，L1亮0.5秒后滅，接著L2亮0.5秒后滅，接著L3亮0.5秒后滅，接著L4亮0.5秒后滅，接著L5、L9亮0.5秒后滅，接著L6、L10亮0.5秒后滅，接著L7、L11亮0.5秒后滅，接著L8、L12亮0.5秒后滅，L1亮0.5秒后滅，如此循環下去，直至按下停止按鈕。
（2）I/O分配
輸入 輸出
（常開）起動按鈕：I0.0 L1：Q0.0 L5、L9：Q0.4
（常閉）停止按鈕：I0.1 L2：Q0.1 L6、L10：Q0.5
L3：Q0.2 L7、L11：Q0.6
L4：Q0.3 L8、L12：Q0.7
（3）噴泉控制梯形圖

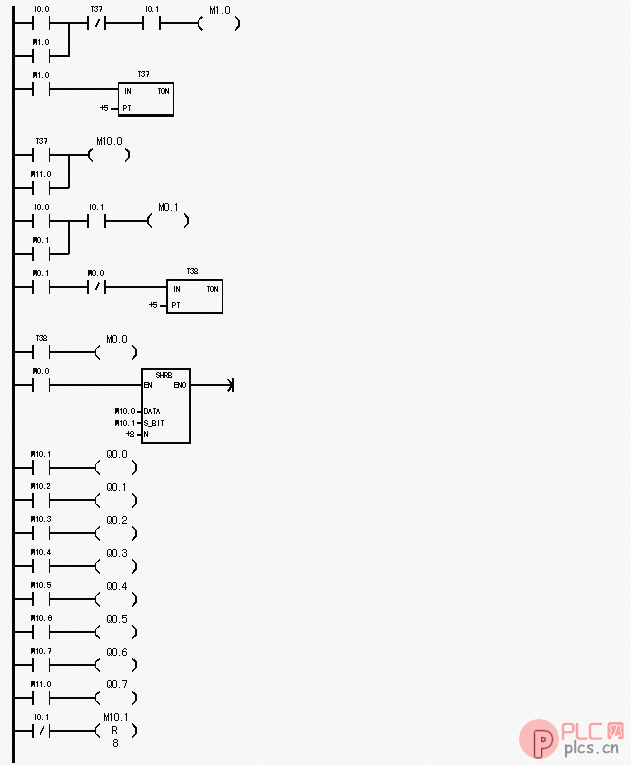

梯形圖程序如圖5-10所示。
分析：應用移位寄存器控制，根據噴泉模擬控制的8位輸出（Q0.0～Q0.7），須指定一個8位的移位寄存器（M10.1～M11.0），移位寄存器的S-BIT位為M10.1，并且移位寄存器的每一位對應一個輸出。如圖5-9所示。
圖5-9 移位寄存器的位與輸出對應關系圖
梯形圖：
在移位寄存器指令中，EN連接移位脈沖，每來一個脈沖的上升沿，移位寄存器移動一位。移位寄存器應0.5s移一位，因此需要設計一個0.5s產生一個脈沖的脈沖發生器（由T38構成）。
M10.0為數據輸入端DATA ，根據控制要求，每次只有一個輸出，因此只需要在第一個移位脈沖到來時由M10.0送入移位寄存器S-BIT位（M10.1）一個“1”
