工控人家園 綜合討論 臺達伺服齒輪比設定

ouygu2017

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 5 個
工控威望: 99 點
下載積分: 580 分
在線時間: 1(小時)
注冊時間: 2017-02-22
最后登錄: 2021-09-26
查看ouygu2017的主題 / 回貼

樓主發表于: 2017-03-15 15:09

只看樓主 | 小中大

求前輩解答傳輸方式:皮帶+滑輪1.滑輪直徑90mm2.臺達編碼器最大分辨率16萬3.減速比204.指令單位0.02設定齒輪比后實際脈沖與反饋脈沖要一致，因為我需要取它的反饋脈沖做處理，求解答

hmilydyk

自動化設計改造是我的職業也是我的愛好

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 464 個
工控威望: 597 點
下載積分: 1153 分
在線時間: 167(小時)
注冊時間: 2012-08-21
最后登錄: 2024-06-17
查看hmilydyk的主題 / 回貼

1樓發表于: 2017-03-15 15:45

只看該作者 | 小中大

電子齒輪比需要你描述清楚

你的同步帶輪吧  直徑是90mm

編碼器分辨率是：163000

減速比是 1：204

指令單位是： 0.02 mm/pulse 嗎

這樣的電子齒輪比就可以計算如下：

0.02X163000X204/282.6

自己約分即可

問題一定要描述清楚，不然結果差多了，電子齒輪比和減速比  螺距等強相關，你不說清楚，算出來也是錯誤的

本帖最近評分記錄：

下載積分:+1(yexiong)

dh0010

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 127 個
工控威望: 1129 點
下載積分: 2897 分
在線時間: 193(小時)
注冊時間: 2016-11-09
最后登錄: 2023-11-18
查看dh0010的主題 / 回貼

2樓發表于: 2017-03-15 19:55

只看該作者 | 小中大

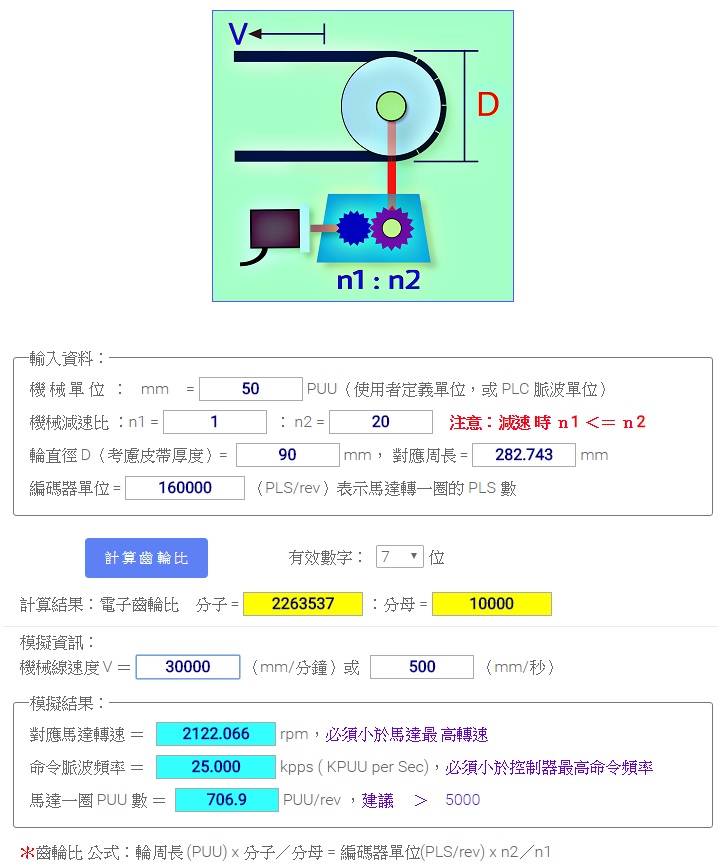

同步帶齒輪比計算可以參考 => 齒輪比計算工具

畫面如圖檔，參數可自行修改：

[ 此帖被dh0010在2017-03-16 09:11重新編輯 ]

haozai

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 113 個
工控威望: 269 點
下載積分: 912 分
在線時間: 206(小時)
注冊時間: 2012-12-12
最后登錄: 2025-02-10
查看haozai的主題 / 回貼

3樓發表于: 2017-03-15 22:15

只看該作者 | 小中大

引用
引用第2樓dh0010于2017-03-15 19:55發表的 :
同步帶齒輪比計算可以參考 => 齒輪比計算工具

畫面如圖檔，參數可自行修改：
[attachment=170701]

請問這齒輪計算工具軟件那里下載

dh0010

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 127 個
工控威望: 1129 點
下載積分: 2897 分
在線時間: 193(小時)
注冊時間: 2016-11-09
最后登錄: 2023-11-18
查看dh0010的主題 / 回貼

4樓發表于: 2017-03-16 09:03

只看該作者 | 小中大

引用
引用第3樓haozai于2017-03-15 22:15發表的 :

請問這齒輪計算工具軟件那里下載

是網頁版，不需要下載，點進網址就能用．．．

也有 => 螺桿機構的齒輪比計算

往事如風

科技改變制造

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 11853 個
工控威望: 19648 點
下載積分: 15090 分
在線時間: 2821(小時)
注冊時間: 2013-01-31
最后登錄: 2025-10-31
查看往事如風的主題 / 回貼

5樓發表于: 2017-03-17 10:34

只看該作者 | 小中大

引用
引用第2樓dh0010于2017-03-15 19:55發表的 :
同步帶齒輪比計算可以參考 => 齒輪比計算工具

畫面如圖檔，參數可自行修改：
[attachment=170701]

三人行者必有我師，擇其善者而從之
