工控人家園 綜合討論 4~20mA數據怎么處理

成功學習

我佛慈悲，

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 286 個
工控威望: 523 點
下載積分: 11278 分
在線時間: 113(小時)
注冊時間: 2010-05-28
最后登錄: 2020-07-29
查看成功學習的主題 / 回貼

樓主發表于: 2020-03-22 14:28

只看樓主 | 小中大

各位大神：
大家好！
我的儀器的輸出是4~mA，使用的3U-AD模塊，設置4 設置增益是4000 ，偏移設置是0 污水的PH值1~14 比例值286 也就是1是286mA PH值6=6*286 可以這么理解嗎？那么這個數據怎么處理了？現在我都有點蒙逼，請各位大神指導。

ajd186

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 565 個
工控威望: 862 點
下載積分: 36166 分
在線時間: 280(小時)
注冊時間: 2013-08-01
最后登錄: 2025-10-09
查看ajd186的主題 / 回貼

1樓發表于: 2020-03-22 21:21

只看該作者 | 小中大

你總共才20mA，怎么1是286mA？
你選的模式是哪個？如果是4000-20000，對應的是1-14的話。就是4000是1，20000是14。

成功學習

我佛慈悲，

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 286 個
工控威望: 523 點
下載積分: 11278 分
在線時間: 113(小時)
注冊時間: 2010-05-28
最后登錄: 2020-07-29
查看成功學習的主題 / 回貼

2樓發表于: 2020-04-03 16:16

只看該作者 | 小中大

不好意思，可能是描述不清楚，對不起，我的儀表的輸出是4~20mA，AD模塊也選擇4~20mA 在編輯程序中，4m對應的數據是0，20mA對應的數據4000，可以這么理解吧，數據4000對應PH值也就是14 ，那么PH值1對應的數據就是286，可以這么理解嗎？
請大神指導。謝謝

1992sd

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 233 個
工控威望: 350 點
下載積分: 35437 分
在線時間: 625(小時)
注冊時間: 2012-08-23
最后登錄: 2025-10-21
查看1992sd的主題 / 回貼

3樓發表于: 2020-04-03 16:37

只看該作者 | 小中大

按比例算的話，是286，但從酸性到堿性，儀表是不是保證按比例輸出？值得探討。

huiming

技術交流

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 643 個
工控威望: 6022 點
下載積分: 4663 分
在線時間: 587(小時)
注冊時間: 2011-03-09
最后登錄: 2025-10-21
查看huiming的主題 / 回貼

4樓發表于: 2020-04-03 17:21

只看該作者 | 小中大

我猜286來的來歷，應該是4000/14得來的

引用
引用第1樓ajd186于2020-03-22 21:21發表的 :
你總共才20mA，怎么1是286mA？
你選的模式是哪個？如果是4000-20000，對應的是1-14的話。就是4000是1，20000是14。

士林變頻器代理 18312516885

jinle520

QQ:229441204

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 491 個
工控威望: 698 點
下載積分: 2536 分
在線時間: 492(小時)
注冊時間: 2013-05-31
最后登錄: 2025-10-21
查看jinle520的主題 / 回貼

5樓發表于: 2020-04-03 18:08

只看該作者 | 小中大

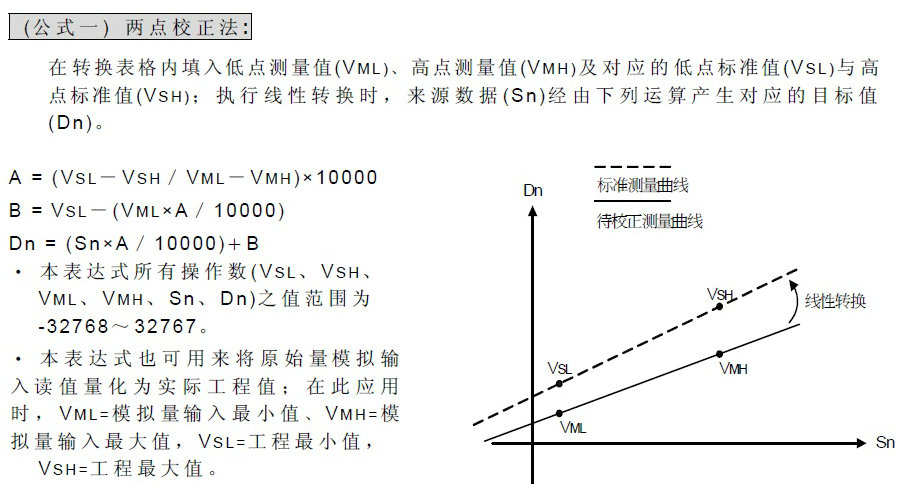

圖片：

可以參考一下，線性轉換公式。

成功學習

我佛慈悲，

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 286 個
工控威望: 523 點
下載積分: 11278 分
在線時間: 113(小時)
注冊時間: 2010-05-28
最后登錄: 2020-07-29
查看成功學習的主題 / 回貼

6樓發表于: 2020-04-04 10:56

只看該作者 | 小中大

4樓。286就是這樣的得來的。同時，謝謝5樓的，謝謝各位大神。

a1174381459

喜歡鉆研點東西嘿嘿

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 53 個
工控威望: 153 點
下載積分: 640 分
在線時間: 23(小時)
注冊時間: 2020-03-06
最后登錄: 2020-04-23
查看a1174381459的主題 / 回貼

7樓發表于: 2020-04-06 21:00

只看該作者 | 小中大

一次函數應用。。。。

精通臺達全系列歐姆龍NJ/NX系列三菱FX系列信捷和匯川全系列 qq 2812077327

鱷魚頭518

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 52 個
工控威望: 379 點
下載積分: 678 分
在線時間: 17(小時)
注冊時間: 2020-04-01
最后登錄: 2025-10-20
查看鱷魚頭518的主題 / 回貼

8樓發表于: 2020-04-07 12:51

只看該作者 | 小中大

非常正確

引用
引用第2樓成功學習于2020-04-03 16:16發表的 :
不好意思，可能是描述不清楚，對不起，我的儀表的輸出是4~20mA，AD模塊也選擇4~20mA 在編輯程序中，4m對應的數據是0，20mA對應的數據4000，可以這么理解吧，數據4000對應PH值也就是14 ，那么PH值1對應的數據就是286，可以這么理解嗎？
請大神指導。謝謝

gpp0603

靜水無為

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 282 個
工控威望: 373 點
下載積分: 12087 分
在線時間: 268(小時)
注冊時間: 2009-11-12
最后登錄: 2025-09-26
查看gpp0603的主題 / 回貼

9樓發表于: 2020-04-10 11:24

只看該作者 | 小中大

要準確，就從PH 1到14 這幾個點分別校正

lywww9218

厚積薄發

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 199 個
工控威望: 262 點
下載積分: 998 分
在線時間: 17(小時)
注冊時間: 2019-12-18
最后登錄: 2025-10-10
查看lywww9218的主題 / 回貼

10樓發表于: 2020-05-07 15:06

只看該作者 | 小中大

你再程序里做一個線性運算就行了。
