樓主發表于: 2020-05-18 11:56

只看樓主 | 小中大

圖片：

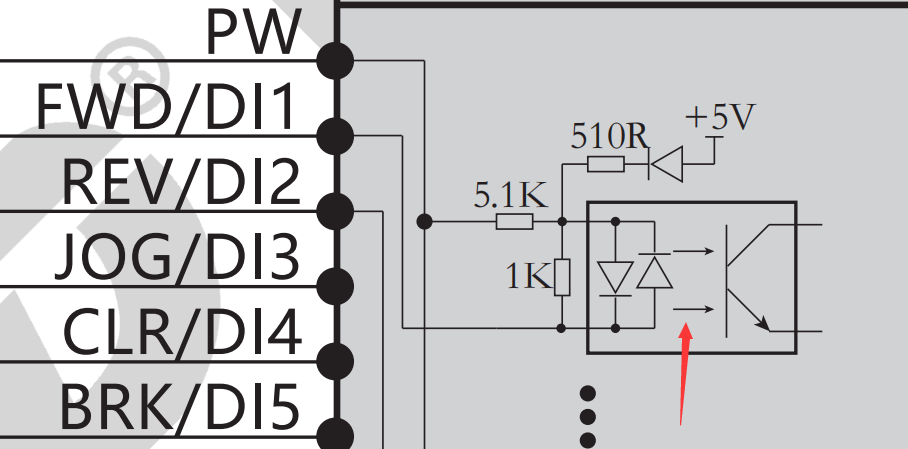

這是個電機驅動器的控制接線圖，現在選接近開關，應該選NPN型的，還是PNP型的
紅色箭頭指向的位置，那兩個箭頭是啥意思

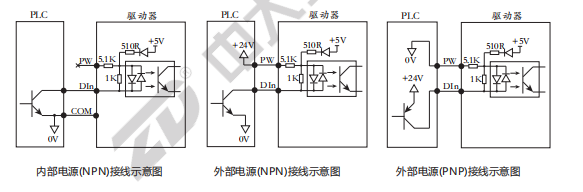

第二張圖是介紹,與PLC連接的示意圖

有沒有大腿，幫我分析下這個電路

有事加我頭像微信

無良！！

有事加我頭像微信

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 137 個
工控威望: 248 點
下載積分: 7751 分
在線時間: 117(小時)
注冊時間: 2020-01-15
最后登錄: 2024-12-23
查看無良！！的主題 / 回貼

1樓發表于: 2020-05-18 11:57

只看該作者 | 小中大

圖片：

與PLC連接的示意圖

有事加我頭像微信

linzhenfu

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 195 個
工控威望: 320 點
下載積分: 658 分
在線時間: 286(小時)
注冊時間: 2007-07-15
最后登錄: 2026-01-23
查看linzhenfu的主題 / 回貼

2樓發表于: 2020-05-18 12:02

只看該作者 | 小中大

兩種都可以，通用！

本帖最近評分記錄：

下載積分:+1(無良！！)

無良！！

有事加我頭像微信

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 137 個
工控威望: 248 點
下載積分: 7751 分
在線時間: 117(小時)
注冊時間: 2020-01-15
最后登錄: 2024-12-23
查看無良！！的主題 / 回貼

3樓發表于: 2020-05-18 12:11

只看該作者 | 小中大

道友何出此言

引用
引用第2樓linzhenfu于2020-05-18 12:02發表的 :
兩種都可以，通用！

有事加我頭像微信

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22606 分
在線時間: 1020(小時)
注冊時間: 2013-08-08
最后登錄: 2026-01-06
查看twingo49的主題 / 回貼

4樓發表于: 2020-05-18 12:12

只看該作者 | 小中大

那兩個箭頭代表光線

本帖最近評分記錄：

下載積分:+1(無良！！)

進擊的工控人

看什么看！

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 331 個
工控威望: 664 點
下載積分: 1781 分
在線時間: 310(小時)
注冊時間: 2019-05-29
最后登錄: 2026-01-20
查看進擊的工控人的主題 / 回貼

5樓發表于: 2020-05-18 12:12

只看該作者 | 小中大

是的，放大器支持兩種，PLC區分開NPN和PNP，看PLC的三極管是NPN還是PNP。

本帖最近評分記錄：

下載積分:+1(無良！！)

加油！

無良！！

有事加我頭像微信

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 137 個
工控威望: 248 點
下載積分: 7751 分
在線時間: 117(小時)
注冊時間: 2020-01-15
最后登錄: 2024-12-23
查看無良！！的主題 / 回貼

6樓發表于: 2020-05-18 12:14

只看該作者 | 小中大

光線作為基極？

引用
引用第4樓twingo49于2020-05-18 12:12發表的 :
那兩個箭頭代表光線

有事加我頭像微信

twingo49

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22606 分
在線時間: 1020(小時)
注冊時間: 2013-08-08
最后登錄: 2026-01-06
查看twingo49的主題 / 回貼

7樓發表于: 2020-05-18 12:23

只看該作者 | 小中大

引用
引用第6樓無良！！于2020-05-18 12:14發表的 :
光線作為基極？

那整個方塊代表光耦合器，例如PC817。

本帖最近評分記錄：

下載積分:+1(無良！！)

小侯

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 487 個
工控威望: 2617 點
下載積分: 11942 分
在線時間: 551(小時)
注冊時間: 2008-10-17
最后登錄: 2026-01-23
查看小侯的主題 / 回貼

8樓發表于: 2020-05-18 13:35

只看該作者 | 小中大

紅色箭頭那邊是光耦合元件
照你2F所發的圖來看
使用內部電源NPN觸發時
外部是跟COM連接由5V供電給順向的發光二極體去觸發光電晶體

而使用外部電源時
PW不論是+24V或是0V
只要信號腳位與PW有24V電壓
就會有一個二極體順向?qū)ㄓ|發光電晶體
所以PNP跟NPN通用

本帖最近評分記錄：

下載積分:+1(guochunyi) 熱心助人！

下載積分:+1(無良！！)
