工控人家園 三菱工控論壇 FX5U視覺信號Socket通訊數據記錄后進行運算！

«
1
2
»
Pages: 1/2 Go

15642396680

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 45 個
工控威望: 148 點
下載積分: 895 分
在線時間: 51(小時)
注冊時間: 2018-05-24
最后登錄: 2024-10-31
查看15642396680的主題 / 回貼

樓主發表于: 2020-07-23 10:58

只看樓主 | 小中大

圖片：

如圖所示：
視覺測距傳感器Socket通訊后，數據寄存在D500里，現在需要以100ms的間隔記錄2分鐘內數據值，然后對數據進行分析（平均值，平整度，最大最小值等），顯示在組態軟件里，求大神指導傳感器的數據如何記錄？用什么指令？這么多的數據如何進行對比運算？

plc初學者

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 129 個
工控威望: 199 點
下載積分: 736 分
在線時間: 213(小時)
注冊時間: 2018-01-17
最后登錄: 2025-07-13
查看plc初學者的主題 / 回貼

1樓發表于: 2020-07-23 12:13

只看該作者 | 小中大

為什么不讓組態軟件來干這個事。雖然PLC也可以干。

樓主留言：

這樣的傳感器有4臺，4數據之間還要進行類比運算，組態軟件好像不好實現

eledesigner

懂一點點

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2021 個
工控威望: 2289 點
下載積分: 3082 分
在線時間: 2442(小時)
注冊時間: 2009-08-21
最后登錄: 2025-10-09
查看eledesigner的主題 / 回貼

2樓發表于: 2020-07-23 15:41

只看該作者 | 小中大

也就1200個數據，當然是可以的，平整度的算法不知道。其它的都可以用for next 用簡單的指令來解決

樓主留言：

感謝大神

小地主22

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 580 個
工控威望: 629 點
下載積分: 1832 分
在線時間: 473(小時)
注冊時間: 2020-04-30
最后登錄: 2025-09-20
查看小地主22的主題 / 回貼

3樓發表于: 2020-07-23 18:20

只看該作者 | 小中大

數據記錄用SFTWL或者SFTWR

樓主留言：

5U好像不支持這個指令！用移動指令如何記錄呢，移動的數值都是相同的？

小地主22

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 580 個
工控威望: 629 點
下載積分: 1832 分
在線時間: 473(小時)
注冊時間: 2020-04-30
最后登錄: 2025-09-20
查看小地主22的主題 / 回貼

4樓發表于: 2020-07-23 18:24

只看該作者 | 小中大

圖片：

最大最小平均

小地主22

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 580 個
工控威望: 629 點
下載積分: 1832 分
在線時間: 473(小時)
注冊時間: 2020-04-30
最后登錄: 2025-09-20
查看小地主22的主題 / 回貼

5樓發表于: 2020-07-23 18:38

只看該作者 | 小中大

平整度的話應該用for nex 求兩兩數據差值然后找差值最大最小吧

樓主留言：

感謝指導

仕仔shi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 105 個
工控威望: 251 點
下載積分: 839 分
在線時間: 53(小時)
注冊時間: 2013-12-27
最后登錄: 2024-11-06
查看仕仔shi的主題 / 回貼

6樓發表于: 2020-07-24 08:20

只看該作者 | 小中大

引用
引用第3樓小地主22于2020-07-23 18:20發表的 :
數據記錄用SFTWL或者SFTWR

5U移動是wsfl wsfr 不太一樣

仕仔shi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 105 個
工控威望: 251 點
下載積分: 839 分
在線時間: 53(小時)
注冊時間: 2013-12-27
最后登錄: 2024-11-06
查看仕仔shi的主題 / 回貼

7樓發表于: 2020-07-24 08:33

只看該作者 | 小中大

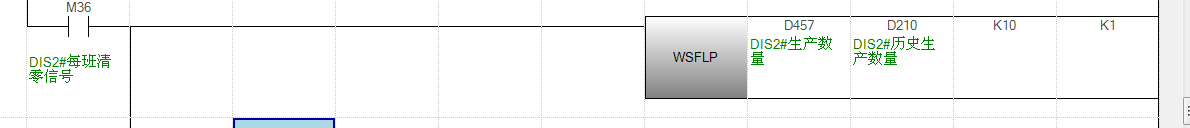

圖片：

這是左移的指令,移動后的數據可以充當歷史數據使用,一般我都是用這個指令當歷史用

樓主留言：

大神請教一下如何實現100ms記錄一下呢然后保持這些數據呢

仕仔shi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 105 個
工控威望: 251 點
下載積分: 839 分
在線時間: 53(小時)
注冊時間: 2013-12-27
最后登錄: 2024-11-06
查看仕仔shi的主題 / 回貼

8樓發表于: 2020-07-24 19:19

只看該作者 | 小中大

老板用SM8012進行移動一次就可以啦

樓主留言：

求助大神我的數據是浮點數有辦法能儲存嗎？我試了幾種轉換的辦法都不太好用！

仕仔shi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 105 個
工控威望: 251 點
下載積分: 839 分
在線時間: 53(小時)
注冊時間: 2013-12-27
最后登錄: 2024-11-06
查看仕仔shi的主題 / 回貼

9樓發表于: 2020-07-24 19:25

只看該作者 | 小中大

引用
引用第8樓仕仔shi于2020-07-24 19:19發表的 :
老板用SM8012進行移動一次就可以啦

但你這100ms保存一次保存2分鐘內的數據,有必要保存頻率那么高嗎,一下就沒了1K多的寄存器了

仕仔shi

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 105 個
工控威望: 251 點
下載積分: 839 分
在線時間: 53(小時)
注冊時間: 2013-12-27
最后登錄: 2024-11-06
查看仕仔shi的主題 / 回貼

10樓發表于: 2020-07-25 16:35

只看該作者 | 小中大

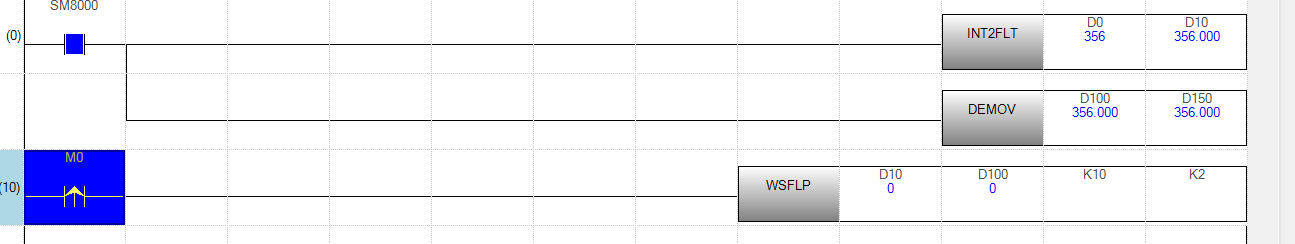

圖片：

引用
引用第9樓仕仔shi于2020-07-24 19:25發表的 :

但你這100ms保存一次保存2分鐘內的數據,有必要保存頻率那么高嗎,一下就沒了1K多的寄存器了

看這個

18118598105

豐碩的果實，離不開勤勞的雙手。這個星期日你有空嗎？

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 66 個
工控威望: 99 點
下載積分: 633 分
在線時間: 12(小時)
注冊時間: 2020-03-16
最后登錄: 2025-08-15
查看18118598105的主題 / 回貼

11樓發表于: 2020-08-01 21:41

只看該作者 | 小中大

我用FX5u和CCD通訊就是用的這個，到現在都沒能理解

«
