樓主發表于: 2020-09-07 16:30

只看樓主 | 小中大

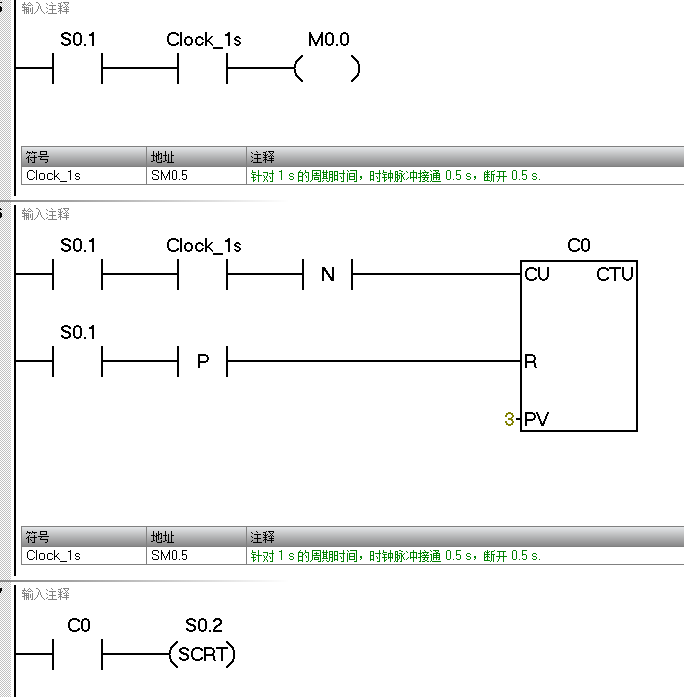

如圖中程序所示，第一次進入S0.1中執行時，計數器C0的值達到3后，轉移至下一步。當整個流程執行完再次進入S0.1后，我的思路是先由S0.1的上升沿對C0進行復位，再計數至3后跳轉，可程序在第一次循環后C0的值無法復位，一直為3，就導致此步直接跳轉，這是什么原因呢？求前輩指導

飄落的風

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 91 個
工控威望: 947 點
下載積分: 992 分
在線時間: 66(小時)
注冊時間: 2020-03-17
最后登錄: 2021-08-30
查看飄落的風的主題 / 回貼

1樓發表于: 2020-09-07 16:34

只看該作者 | 小中大

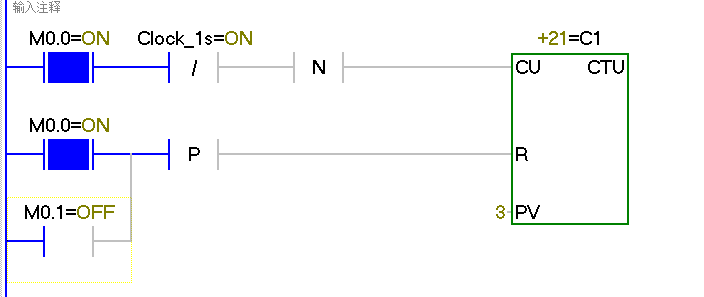

這段程序我單獨寫出來試驗是可以實現我想要的目的，可為什么放入順控梯形圖中就無法實現呢？

飄落的風

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 91 個
工控威望: 947 點
下載積分: 992 分
在線時間: 66(小時)
注冊時間: 2020-03-17
最后登錄: 2021-08-30
查看飄落的風的主題 / 回貼

2樓發表于: 2020-09-08 07:31

只看該作者 | 小中大

有木有前輩指導下呢？

lijinniu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 629 個
工控威望: 3669 點
下載積分: 29981 分
在線時間: 1407(小時)
注冊時間: 2007-08-17
最后登錄: 2024-06-11
查看lijinniu的主題 / 回貼

3樓發表于: 2020-09-08 08:14

只看該作者 | 小中大

要把c0單獨的復位才行

[ 此帖被lijinniu在2020-09-08 08:23重新編輯 ]

本帖最近評分記錄：

下載積分:+5(飄落的風) 真誠感謝！

fengrunsheng

生活中本不缺少美,缺少的是發現美的眼睛!

級別: 網絡英雄

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 403 個
工控威望: 7091 點
下載積分: 19664 分
在線時間: 478(小時)
注冊時間: 2014-09-07
最后登錄: 2024-12-07
查看fengrunsheng的主題 / 回貼

4樓發表于: 2020-09-08 09:03

只看該作者 | 小中大

跳轉到S0.2后復位C0。
或者執行完所有步后先復位C0，再跳轉到S0.1。
就OK了。

本帖最近評分記錄：

下載積分:+5(飄落的風) 我后來也是在轉到S0.1前 ..

飄落的風

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 91 個
工控威望: 947 點
下載積分: 992 分
在線時間: 66(小時)
注冊時間: 2020-03-17
最后登錄: 2021-08-30
查看飄落的風的主題 / 回貼

5樓發表于: 2020-09-08 10:05

只看該作者 | 小中大

圖片：

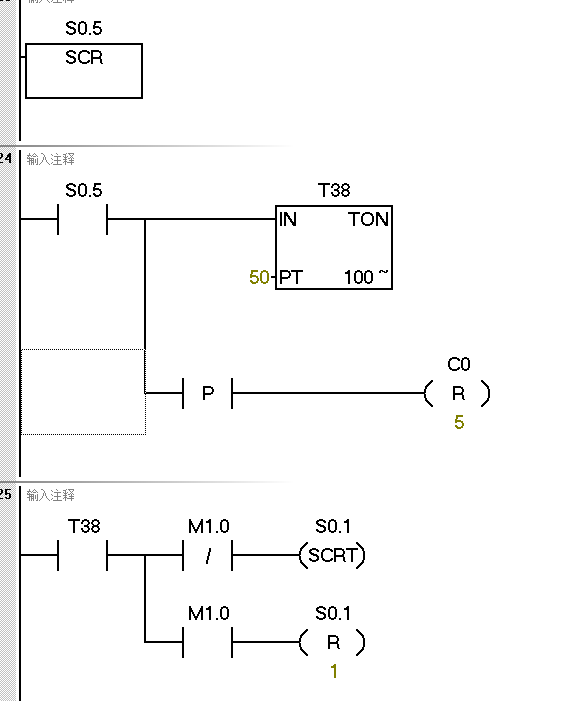

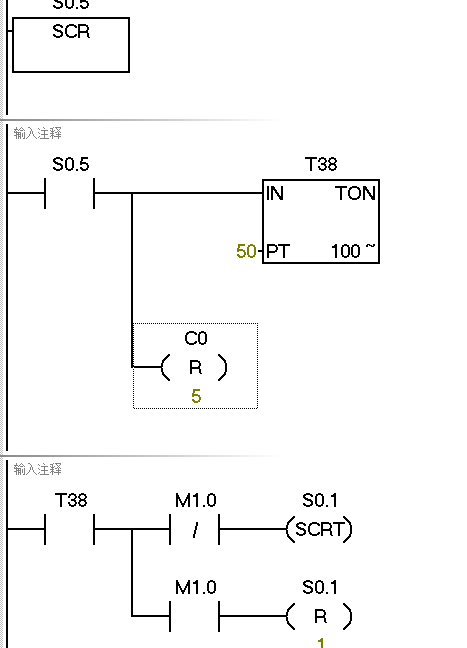

我后來也是正如樓上前輩的指導，在S0.5中加入了計數器的復位指令，起先在復位計數器時加入了上升沿檢測，還是復位不了，后來我將上升沿指令去掉了，程序順利執行。

會不會這個問題就和S0.1中不能復位的原因一樣，只是因為有了沿觸發？？？可又為什么會這個樣子呢？

secgo

玩多了就更不會玩了~

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1334 個
工控威望: 1629 點
下載積分: 68092 分
在線時間: 221(小時)
注冊時間: 2009-03-06
最后登錄: 2025-12-25
查看secgo的主題 / 回貼

6樓發表于: 2020-09-11 09:13

只看該作者 | 小中大

要考慮掃描周期的問題

本帖最近評分記錄：

下載積分:+5(飄落的風) 真誠感謝！

niningtt

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1226 個
工控威望: 3555 點
下載積分: 854 分
在線時間: 463(小時)
注冊時間: 2010-08-24
最后登錄: 2026-01-07
查看niningtt的主題 / 回貼

7樓發表于: 2020-09-11 09:44

只看該作者 | 小中大

因為你用的是順序控制，一旦跳轉，程序將不再掃描其他步序的內容，也就意味不會滿足上升沿的條件（上一次掃描為OFF,本次掃描為ON）。第一遍走流程可以，第二遍就不可以了，沒有掃描到0FF的狀態

本帖最近評分記錄：

下載積分:+5(飄落的風) 熱心助人！

飄落的風

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 91 個
工控威望: 947 點
下載積分: 992 分
在線時間: 66(小時)
注冊時間: 2020-03-17
最后登錄: 2021-08-30
查看飄落的風的主題 / 回貼

8樓發表于: 2020-09-18 10:40

只看該作者 | 小中大

引用
引用第7樓niningtt于2020-09-11 09:44發表的 :
因為你用的是順序控制，一旦跳轉，程序將不再掃描其他步序的內容，也就意味不會滿足上升沿的條件（上一次掃描為OFF,本次掃描為ON）。第一遍走流程可以，第二遍就不可以了，沒有掃描到0FF的狀態

在跳轉到當前步時，當前步的狀態從0變成1，為什么說“第二遍就不可以了，沒有掃描到0FF的狀態”呢？您的意思是不是這樣子理解：在上一步中，轉移條件滿足，要轉移到下一步前，已將下一步的狀態置1，等下一步的狀態（如S0.2）變成1后再進入S0.2中的程序執行，也就是在S0.2中沒有了OFF變成ON的過程

飄落的風

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 91 個
工控威望: 947 點
下載積分: 992 分
在線時間: 66(小時)
注冊時間: 2020-03-17
最后登錄: 2021-08-30
查看飄落的風的主題 / 回貼

9樓發表于: 2020-09-18 10:50

只看該作者 | 小中大

好像有點明白7樓前輩的意思了：因為上升沿檢測要上一個掃描周期是OFF狀態，下一個掃描周期是ON狀態，才認為檢測到了上升沿信號。而順序控制指令中，除了當前步其他步是不掃描的，也就是前一次的OFF狀態沒有，轉移至當前步后該狀態變成了ON，所有就沒有了上升沿信號，此為正確理解方式，上面的理解不對！謝謝7樓的前輩指導，讓我加深了對沿指令的理解。
