工控人家園 綜合討論 紅框中的上升沿加和不加對程序運行有影響嗎？

13771165220

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 324 個
工控威望: 553 點
下載積分: 1601 分
在線時間: 86(小時)
注冊時間: 2017-11-27
最后登錄: 2025-11-13
查看13771165220的主題 / 回貼

樓主發表于: 2021-02-18 16:42

只看樓主 | 小中大

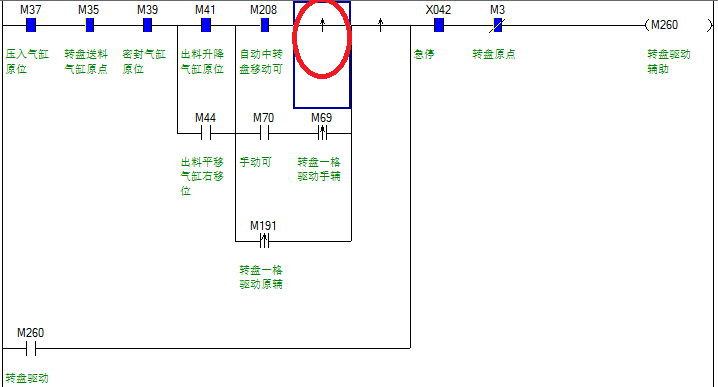

圖片：

自動運行時，不加紅框中上升沿，線圈會被驅動。同樣其他條件不變，但是如果加上那個上升沿，就會無法驅動，好怪異。誰能解釋一下這個邏輯嗎？

uthman

QQ:3749615

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 397 個
工控威望: 826 點
下載積分: 2721 分
在線時間: 799(小時)
注冊時間: 2007-10-25
最后登錄: 2026-01-17
查看uthman的主題 / 回貼

1樓發表于: 2021-02-18 17:00

只看該作者 | 小中大

這相當于LDP M208
因為 M208 后面加一個上升沿是與其他電路并聯關系

本帖最近評分記錄：

下載積分:+5(13771165220) 真誠感謝！

liutianqi

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 42 個
工控威望: 163 點
下載積分: 2008 分
在線時間: 241(小時)
注冊時間: 2013-11-25
最后登錄: 2026-01-08
查看liutianqi的主題 / 回貼

2樓發表于: 2021-02-18 17:01

只看該作者 | 小中大

后面那個上升沿刪掉它

本帖最近評分記錄：

下載積分:+5(13771165220) 真誠感謝！

cypress1121

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 185 個
工控威望: 3273 點
下載積分: 21965 分
在線時間: 423(小時)
注冊時間: 2020-01-07
最后登錄: 2026-01-15
查看cypress1121的主題 / 回貼

3樓發表于: 2021-02-18 17:08

只看該作者 | 小中大

看狀況如果M208是最後才觸發M260一樣會自保，但如果M208先觸發，其它的之後再觸發則M260也不會動作。

原理跟下面幾個並聯(M70、M69 & M191 )的意思一樣

本帖最近評分記錄：

下載積分:+5(13771165220) 熱心助人！

13771165220

級別: 家園�？�

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 324 個
工控威望: 553 點
下載積分: 1601 分
在線時間: 86(小時)
注冊時間: 2017-11-27
最后登錄: 2025-11-13
查看13771165220的主題 / 回貼

4樓發表于: 2021-02-18 21:03

只看該作者 | 小中大

非常感謝各位。

lan19910425

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 187 個
工控威望: 2240 點
下載積分: 44065 分
在線時間: 351(小時)
注冊時間: 2019-06-02
最后登錄: 2026-01-15
查看lan19910425的主題 / 回貼

5樓發表于: 2021-02-19 10:03

只看該作者 | 小中大

圈里面的沒用，后面有一個就可以

本帖最近評分記錄：

下載積分:+1(周鍋鍋) 正解
