IGT-SER系列智能網關模塊，支持各種PLC、智能儀表、遠程IO與數據庫之間雙向通訊，既可以讀取設備的數據上報到SQL數據庫，也可以從數據庫查詢數據后寫入到設備；數據庫軟件支持MySQL、SQLServer、PostgreSQL。相關軟件和手冊在附件中。
IGT-SER系列智能網關模塊可以選擇通過有線網口、WIFI、或者4G無線方式與局域網數據庫、云服務器數據庫對接；網關模塊內植了多種通訊協議驅動，支持網口或者串口方式與PLC設備、智能儀表進行通訊；

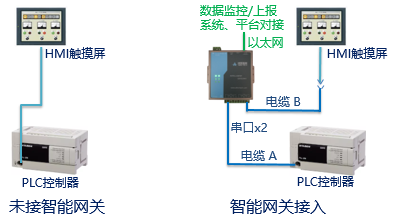

在PLC的通訊端口被觸摸屏占用時，不用增加另外的通訊模塊，按照以下方式直接加入IGT-SER系列智能網關模塊，實現PLC與數據庫雙向通訊，具體原理如下：

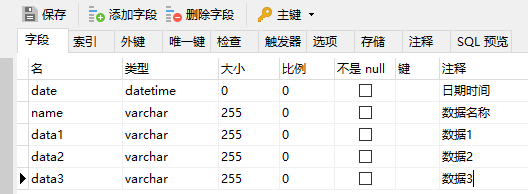

本案例中FX3G的PLC編程口就是被觸摸屏占用了，通過IGT-SER智能網關模塊按照上圖實現與PLC和觸摸屏同時通訊，將PLC寄存器的數據分兩個組，按不同的周期分別上報到SQLServer數據庫。首先通過數據庫工具軟件Navicat連接數據庫，建立好數據表tb_fx_01，如下圖：

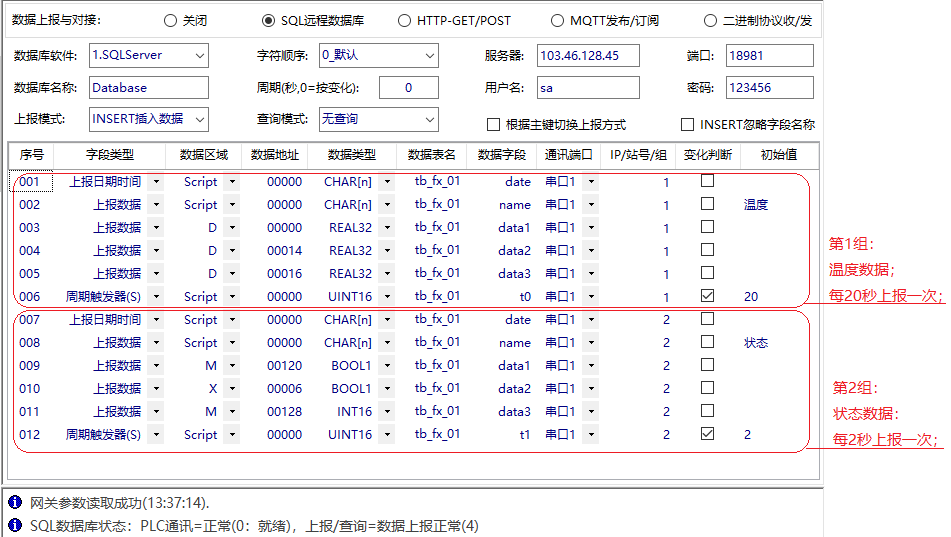

然后通過智能網關的參數設置軟件(在附件中)設置相關參數，設置好的參數如下圖：

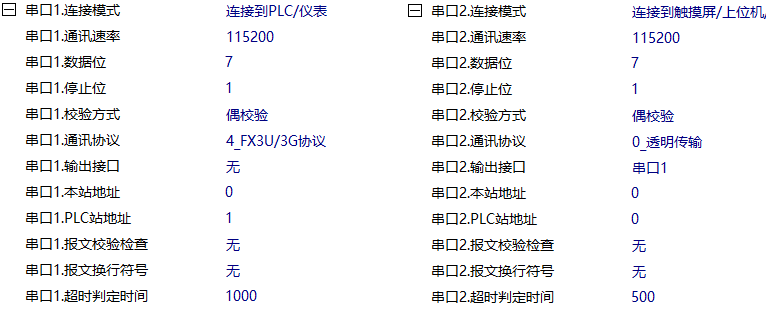

IGT-SER系列智能網關的串口1連接PLC，串口2連接觸摸屏，智能網關模塊的相關參數設置如下：

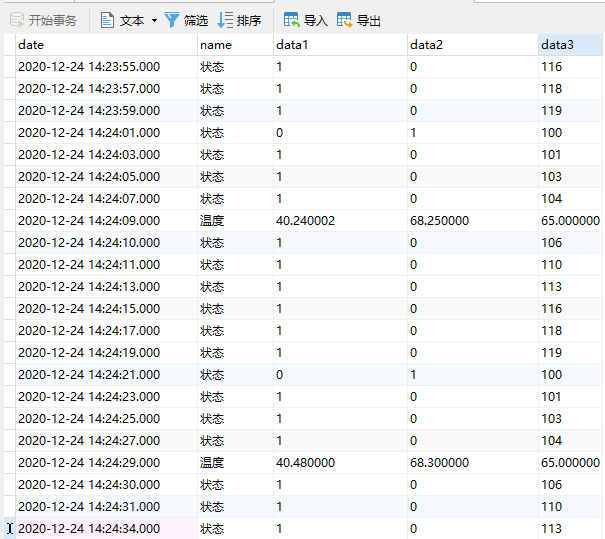

參數設置完成后通過‘參數’->‘參數寫入到網關’將參數寫入到網關模塊，‘工具’->‘重啟網關’，然后‘參數’->‘從網關讀取參數’，在狀態欄會顯示網關的狀態；如果狀態正常，通過數據庫工具軟件Navicat連接數據庫，查看數據表中的數據，如下圖：
網關模塊也支持邊緣計算，可以將數據進行預處理后上報到數據庫。同時集成了多種PLC協議，以下是常用的PLC類型：
◆ FX: 三菱FX系列PLC ◆ QL: 三菱Q/L系列PLC
◆ AS: 三菱A系列PLC ◆ OM: 歐姆龍全系列PLC
◆ S72S: 西門子S7-200/Smart系列PLC ◆ S734: 西門子S7-300/400系列PLC
◆ S71K: 西門子S7-1200/1500系列PLC ◆ MBS: 施耐德等Modbus兼容PLC
◆ DVP: 臺達、信捷PLC ◆ NAIS: 松下全系列PLC
◆ KVS: 基恩士全系列PLC ◆ FTK: 永宏全系列PLC
◆ MSK: LS/LG全系列PLC ◆ KOY: 光洋全系列PLC
◆ ABM: AB MicroLogix系列PLC ◆ ABC: AB Compact/Control系列PLC
相關軟件和手冊在附件中：
PLC數據采集與平臺對接.rar (2436 K) 下载次数:43
