工控人家園 綜合討論 臺達PLC如何將數據傳送到數碼管上

jony7788

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 51 個
工控威望: 2005 點
下載積分: 4498 分
在線時間: 255(小時)
注冊時間: 2023-02-25
最后登錄: 2025-11-03
查看jony7788的主題 / 回貼

樓主發表于: 2023-08-20 17:42

只看樓主 | 小中大

圖片：

想把PLC D0的數據顯示在數碼管上，只需要顯示1、2、3這類的整數，弄了好久，沒有成功，不知道錯在哪里。
站號為1；波特率：9600；數據位：8位；停止位：1位，無校驗。
各位老師，幫忙看看錯在哪。
謝謝！

[ 此帖被jony7788在2023-09-10 19:30重新編輯 ]

描述：程序和數碼管說明
附件：

1.1.rar (553 K) 下載次數:17

lizhendong

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 620 個
工控威望: 822 點
下載積分: 2040 分
在線時間: 914(小時)
注冊時間: 2016-10-12
最后登錄: 2025-11-03
查看lizhendong的主題 / 回貼

1樓發表于: 2023-08-20 18:28

只看該作者 | 小中大

引用
引用樓主jony7788于2023-08-20 17:42發表的臺達PLC如何將數據傳送到數碼管上 :
想把PLC D0的數據顯示在數碼管上，只需要顯示1、2、3這類的整數，弄了好久，沒有成功，不知道錯在哪里。
站號為1；波特率：9600；數據位：8位；停止位：1位，無校驗。
各位老師，幫忙看看錯在哪。
謝謝！

.......

這個簡單！！！

anlyl2014

大吉大利

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1005 個
工控威望: 8896 點
下載積分: 19495 分
在線時間: 952(小時)
注冊時間: 2014-05-23
最后登錄: 2025-11-03
查看anlyl2014的主題 / 回貼

2樓發表于: 2023-08-21 07:28

只看該作者 | 小中大

說幾句：

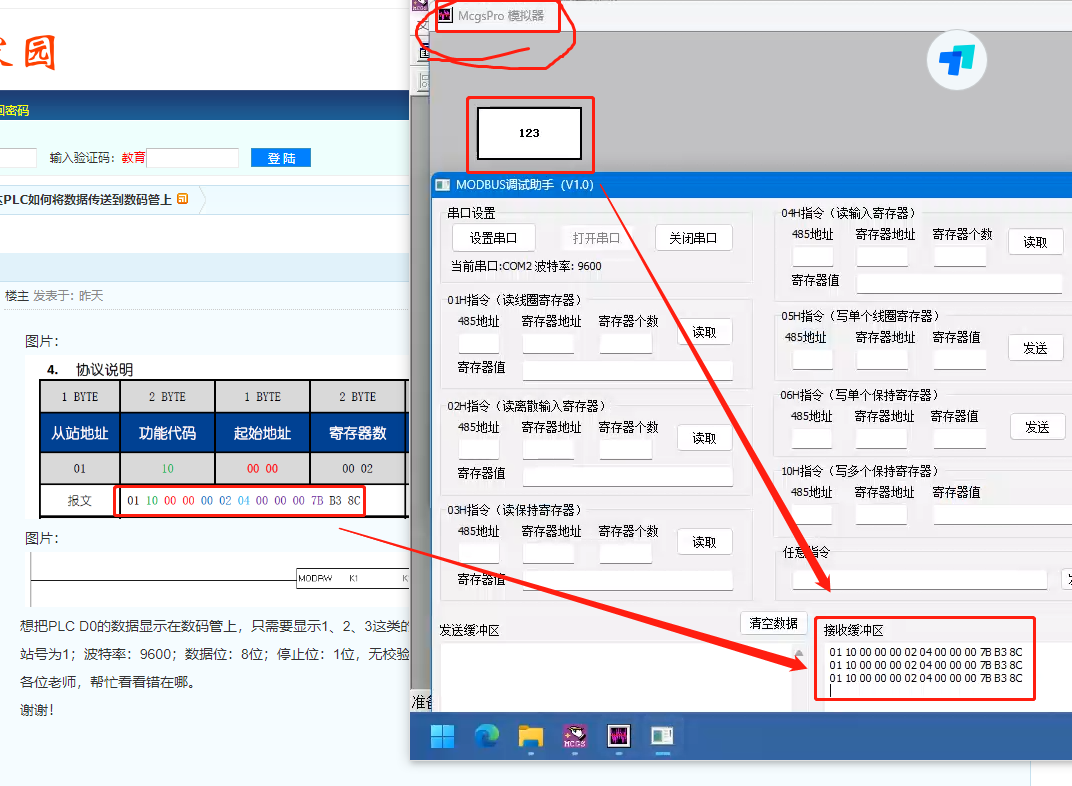

1.先用MODSCAN32或其它MODBUS軟件，測試一下能否能跟你的數碼管通訊，能通訊了說明通訊格式接線都正確；
2.從你圖片看，D0要先給數值，7B＝123；這串代碼意思是寫入，1站從第0000站起寫，共4個字，CRC系統自動行成；
3.PLC設置的通訊格式為：9600 8N1；要與數碼管相同，你自行檢查；

本帖最近評分記錄：

下載積分:+5(jony7788) 熱心助人！

活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼

皮五

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 815 個
工控威望: 3372 點
下載積分: 494 分
在線時間: 450(小時)
注冊時間: 2007-07-14
最后登錄: 2025-11-03
查看皮五的主題 / 回貼

3樓發表于: 2023-08-21 10:21

只看該作者 | 小中大

最簡單還是用觸摸屏中轉一下

本帖最近評分記錄：

下載積分:+5(jony7788) 熱心助人！

jony7788

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 51 個
工控威望: 2005 點
下載積分: 4498 分
在線時間: 255(小時)
注冊時間: 2023-02-25
最后登錄: 2025-11-03
查看jony7788的主題 / 回貼

4樓發表于: 2023-09-10 19:30

只看該作者 | 小中大

已經解決了，感謝各位。
