樓主發表于: 74天前

只看樓主 | 小中大

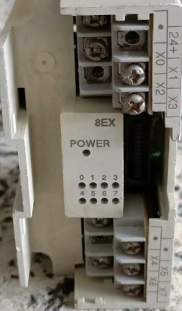

圖片：

有一個三菱FX3U-48MR/ES-A的基本單元，帶一個擴展模塊FX2N-8EX（8點輸入）輸入點有一24V端子1個，X0-X7　8個輸入端子。
請問各位大俠：輸入點接完后沒信號是什么問題？主體PLC 源型輸入 S/S和0V短接。
輸入點的24Ｖ端子接基本單元的24Ｖ＋，按鈕開關一根線接24Ｖ，一根接X0,按鈕按下后PLC信號沒反應？是不是線接錯了？？求大俠們給小弟指點一個。
FX2N-8EX為全新，圖片隨便找的一個

guochunyi

直讀解西門屏HMI口令。。。

級別: 論壇版主

發送短信
加為好友

精華主題: 5 篇
發帖數量: 8145 個
工控威望: 10516 點
下載積分: 21427 分
在線時間: 3181(小時)
注冊時間: 2007-03-01
最后登錄: 2026-01-18
查看guochunyi的主題 / 回貼

1樓發表于: 74天前

只看該作者 | 小中大

換成NPN接法試試.
也就是0V是X點的輸入信號.

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。

夢雨天涯

微信hui530527 &

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 5057 個
工控威望: 10005 點
下載積分: 4601 分
在線時間: 3582(小時)
注冊時間: 2016-10-31
最后登錄: 2026-01-17
查看夢雨天涯的主題 / 回貼

2樓發表于: 74天前

只看該作者 | 小中大

FX3U-48MR/ES-A，輸入點為8*3，也就是X0到X27，模塊的點位就是XX30開始了，另外一個就是，PLC的S/S需要接外部24V，然后X點接外部的0V就行，同理輸入模塊也是公共端接24V，X回到0V即可。注意PLC內部的24V和0V少用為好，功率不夠

微信hui530527 b站賬號，夢雨天涯1991
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953

瘋狂的書神

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 54 點
下載積分: 106 分
在線時間: 8(小時)
注冊時間: 2024-05-08
最后登錄: 2025-11-06
查看瘋狂的書神的主題 / 回貼

3樓發表于: 73天前

只看該作者 | 小中大

引用
引用第1樓guochunyi于2025-11-05 17:02發表的 :
換成NPN接法試試.
也就是0V是X點的輸入信號.

謝謝

瘋狂的書神

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 10 個
工控威望: 54 點
下載積分: 106 分
在線時間: 8(小時)
注冊時間: 2024-05-08
最后登錄: 2025-11-06
查看瘋狂的書神的主題 / 回貼

4樓發表于: 73天前

只看該作者 | 小中大

引用
引用第2樓夢雨天涯于2025-11-05 17:25發表的 :
FX3U-48MR/ES-A，輸入點為8*3，也就是X0到X27，模塊的點位就是XX30開始了，另外一個就是，PLC的S/S需要接外部24V，然后X點接外部的0V就行，同理輸入模塊也是公共端接24V，X回到0V即可。注意PLC內部的24V和0V少用為好，功率不夠

謝謝幫忙，感謝
