智能網關IGT-DSER方便實現多臺PLC與數據庫之間的數據通訊，既可以讀取PLC的數據上報到數據庫，也可以從數據庫查詢數據后寫入到PLC的寄存器。網關安裝在設備側，與設備同時起停，不擔心數據丟失；在斷網、服務器維護上報數據有異常時，網關主動將數據緩存，待故障解除后自動重新上報到數據庫；網關也支持多服務器冗余、異常未提交數據本地保存等功能。

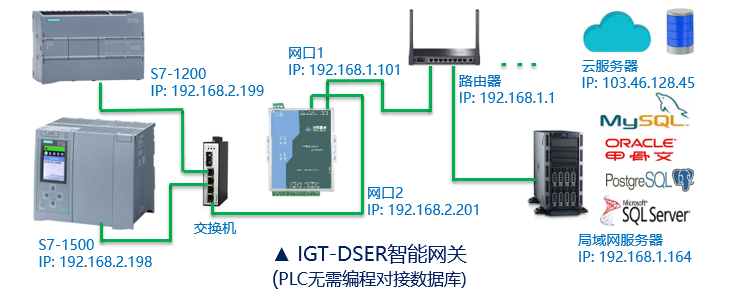

以下是通過數據庫智能網關IGT-DSER實現S7-1200/1500系列的PLC與數據庫服務器雙向通訊，網關支持MySQL和SQLServer、PostgreSQL，以及Oracle、達夢數據庫等。這里選擇的是Oracle。實際網絡結構如下圖：

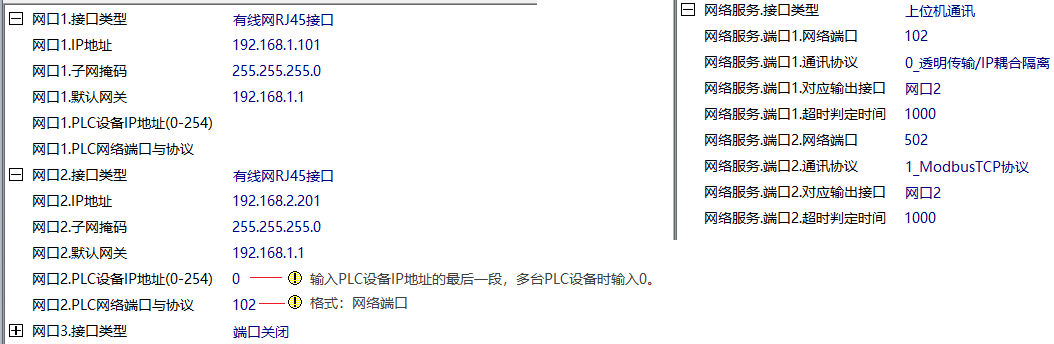

打開網關參數設置軟件(在附件中)，通過'功能'->'類型與設備選擇'選擇第三個類型，PLC設備選擇西門子S7-1200/1500，點'確定當前選擇'、'參數寫入到網關'，根據提示重啟。重啟讀取參數后，確認跟之前所選擇的一致，再通過'功能'->'網口參數編輯'編輯網口參數。以下是網關的網口參數配置截圖：
然后通過‘功能’->‘數據上報與平臺對接’，選擇‘SQL遠程數據庫’，進入以下頁面，在數據配置表內配置上報和查詢的數據， 填寫數據庫服務器的IP地址網絡端口，用戶名稱密碼等參數：
數據配置表可以通過'編輯'菜單的相關功能按鈕手動輸入添加，也可以通過CSV文件導入導出，‘文件’菜單內有相關功能按鈕。
將參數后寫入后重啟(‘參數’->‘參數寫入到網關’)、(‘工具’->‘重啟網關’)，讀取網關參數(‘參數’->‘從網關讀取參數’)后，看軟件上顯示的狀態消息，根據狀態消息調試。在‘工具’->‘網關數據監控’里面可以看到通過配置生成的SQL語句。
智能網關模塊支持邊緣計算腳本編程(手冊下載)，簡單的數據處理也可以通過設置實現，如上圖 '數據處理/初始值' 列，常用的功能如下：
1. 限定字符串的長度：當數據類型設置為字符串即CHAR[n]時，限定字符串的最大字符數，如‘[n=24]’，范圍1～128；
2. 限定小數的位數： 當數據類型設置為浮點數即REAL/LREAL時，指定小數的位數，如保留3位小數‘[.03]’，范圍01～06；
3. 對數據進行單運算符的運算：支持加減乘除和整除(+-*/\),例如當前值要除以100，則輸入‘[/100]’；
4. 無符號整數類型的10進制數據轉為16進制：例如當前值12345678，輸入‘[.x]’，則轉為bc614e，輸入‘[.X]’，則轉為BC614E；
5. 觸發模式數據對接的附加條件： 例如輸入‘[==]100’，同時勾選‘變化判斷’，這樣如果該數據的當前值不等于100，即使該任務組的其它觸發條件滿足也不會執行；支持[==] 、[<>]、[<=]、[>=]共4種判斷方式；
6. 將數據轉為字符串并進行組合：例如從PLC內讀到的當前數據為100，輸入‘[#count=**pcs]’,則當前數據
按count=100pcs 處理；
7. 將多種數值替換為對應的字符串：例如設置為‘[#@0=離線|1=待機|2=運行|3=故障|其它值]’時，當這行配置對應的PLC寄存器的數值≥0、≤3時，根據數值分別取字符串‘離線’‘待機’‘運行’‘故障’,超出這個范圍則替換為‘其它值’。
8. JSON字符串打包：采用MQTT或HTTP協議時，例如輸入‘${JS01}’，則將后面數據配置表中所有字段類別為‘數值讀取’、字段名稱為‘JS01’的數據按配置順序組合成一個字符串；
9. 復制其它數據的數值：例如輸入‘$(barcode)’，則該數據的數值隨數據配置表中名稱為‘barcode’的數據實時更新；
除了上述西門子PLC外，網關也支持羅克韋爾(AB)、歐姆龍、三菱，以及GE、倍福、艾默生等幾乎所有PLC品牌。
軟件下載：
PLC-SQL.rar (1885 K) 下载次数:298
