樓主發表于: 2009-12-18 22:26

只看樓主 | 小中大

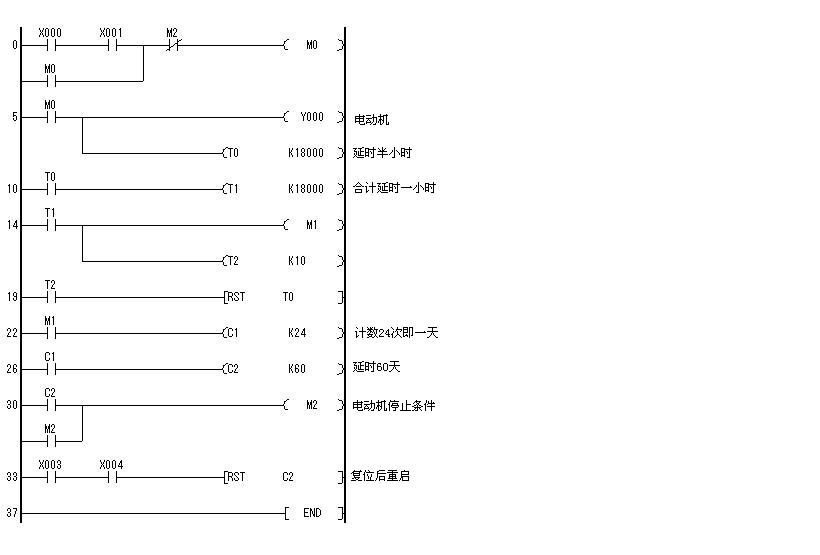

圖片：

控制原理：
當同時按下啟動按鈕X0,X1時Y0動作，延時60天自動停止（因為電動機工作環境惡劣所以需要維護）
當同時按下X3,X4按鈕C2復位，Y0重啟
請高手看看這個梯形圖對嗎還有什么方法可以實現這個要求
非常感謝！
另外小弟是個新手請問T與C的取值范圍是幾，，當C1達到24次會自動歸零嗎

yefengchen

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 468 個
工控威望: 595 點
下載積分: 1494 分
在線時間: 132(小時)
注冊時間: 2009-05-18
最后登錄: 2016-01-18
查看yefengchen的主題 / 回貼

1樓發表于: 2009-12-19 07:57

只看該作者 | 小中大

這個程序不行，60天之內不可能不斷電，一斷電數據就清零了，建議用掉電保持型

yusanlong045

天涯路孤客行問誰與共？

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 228 個
工控威望: 226 點
下載積分: 791 分
在線時間: 44(小時)
注冊時間: 2009-07-04
最后登錄: 2017-01-25
查看yusanlong045的主題 / 回貼

2樓發表于: 2009-12-19 11:38

只看該作者 | 小中大

一樓說的有道理m2 停止后不能斷開手動復位也不行，程序要改，還有就是t為什么要rst來復位？斷電就可以了！其實用plc的內置時間日期來比較還好一點！

[ 此帖被yusanlong045在2009-12-19 11:46重新編輯 ]

baoshijian

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 95 點
下載積分: 417 分
在線時間: 19(小時)
注冊時間: 2009-10-19
最后登錄: 2022-10-09
查看baoshijian的主題 / 回貼

3樓發表于: 2009-12-19 12:45

只看該作者 | 小中大

這個程序,要改,1:要能斷電自保持,2.程序本身就有問題
