工控人家園 綜合討論 初學！求助個簡單問題，請大家?guī)兔Γ戎x謝了！

hwl666

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 258 點
下載積分: 2807 分
在線時間: 135(小時)
注冊時間: 2009-12-01
最后登錄: 2025-09-30
查看hwl666的主題 / 回貼

樓主發表于: 2010-01-06 18:57

只看樓主 | 小中大

下圖中為什么擊點LDP(這里應該叫ORP)指令要比LD指令反應遲鈍一些，要點幾次ORP X21 ，Y2才會動作一次，而LD X20基本上每次點擊Y2都會動作？？

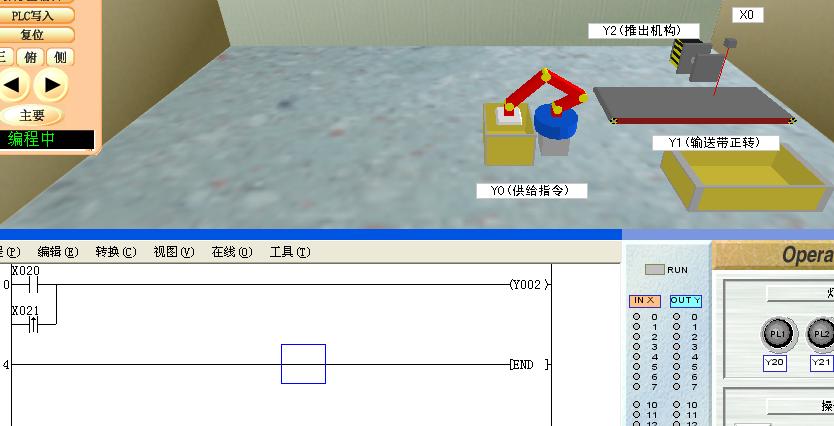

FX-TRN-BEG-C程序圖

圣殿騎士團

工控新人

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 198 個
工控威望: 576 點
下載積分: 1229 分
在線時間: 65(小時)
注冊時間: 2009-11-17
最后登錄: 2025-09-02
查看圣殿騎士團的主題 / 回貼

1樓發表于: 2010-01-06 19:38

只看該作者 | 小中大

下一個指令是上升沿有效！

tangcheng

努力奮斗、追求完美

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 441 個
工控威望: 340 點
下載積分: 531 分
在線時間: 294(小時)
注冊時間: 2007-11-15
最后登錄: 2024-03-22
查看tangcheng的主題 / 回貼

2樓發表于: 2010-01-06 21:29

只看該作者 | 小中大

ORP X21 是個上升沿脈沖信號，接通的時間很短所以不能驅動Ｙ２動作
要不這樣看看，ＬＤＰＸ２１　ＳＥＴ　Ｙ２
　　　　　　　ＬＤＦＸ２１　ＲＳＴ　Ｙ２

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5168 個
工控威望: 7529 點
下載積分: 162423 分
在線時間: 3249(小時)
注冊時間: 2007-11-21
最后登錄: 2025-10-13
查看sjm213的主題 / 回貼

3樓發表于: 2010-01-06 21:34

只看該作者 | 小中大

上升沿有效的意思是只在一個掃描周期內接通！

黃猛

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 284 個
工控威望: 270 點
下載積分: 1227 分
在線時間: 72(小時)
注冊時間: 2007-09-24
最后登錄: 2019-12-06
查看黃猛的主題 / 回貼

4樓發表于: 2010-01-07 20:46

只看該作者 | 小中大

上升沿脈沖信號短了，一個掃描周期有效，有時看不清，其實程序是動了的。參照2樓試下，就會每次都有動作

hwl666

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 258 點
下載積分: 2807 分
在線時間: 135(小時)
注冊時間: 2009-12-01
最后登錄: 2025-09-30
查看hwl666的主題 / 回貼

5樓發表于: 2010-01-08 18:18

只看該作者 | 小中大

多謝了　　長見識

hwl666

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 258 點
下載積分: 2807 分
在線時間: 135(小時)
注冊時間: 2009-12-01
最后登錄: 2025-09-30
查看hwl666的主題 / 回貼

6樓發表于: 2010-01-08 18:23

只看該作者 | 小中大

不過為什么ＬＤＰＸ２１　ＳＥＴ　Ｙ２
　　　　　ＬＤＦＸ２１　ＲＳＴ　Ｙ２就行了那？
ＬＤＰＸ２１　ＳＥＴ　Ｙ２　時間也很短啊！然后ＬＤＦＸ２１　ＲＳＴ　Ｙ２就執行了啊？
ＬＤＰＸ２１　ＳＥＴ　Ｙ２
ＬＤＦＸ２１　ＲＳＴ　Ｙ２是和ＬＤＸ２１　ＯＵＴ　Ｙ２　等效的吧？　　能詳細說說嗎？真的想不通啊

pangzhengjun

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看pangzhengjun的主題 / 回貼

7樓發表于: 2010-01-09 15:17

只看該作者 | 小中大

ORP X21 是個上升沿脈沖信號，接通的時間很短所以不能驅動Ｙ２

yfdxb

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 307 個
工控威望: 416 點
下載積分: 1441 分
在線時間: 67(小時)
注冊時間: 2007-06-06
最后登錄: 2025-09-19
查看yfdxb的主題 / 回貼

8樓發表于: 2010-01-09 15:58

只看該作者 | 小中大

SET 使其接通并保持，LDPXX SET Y 即使脈沖過后，Y仍保持ON的狀態。
建議買本編程手冊細讀。別看電子版（太累，會讓你厭倦）。在弄個實物PLC實際操作。很快就明白的。祝你好運！

致力各種非標設備之機械、電氣一體開發。

hwl666

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 174 個
工控威望: 258 點
下載積分: 2807 分
在線時間: 135(小時)
注冊時間: 2009-12-01
最后登錄: 2025-09-30
查看hwl666的主題 / 回貼

9樓發表于: 2010-01-11 22:46

只看該作者 | 小中大

真的好好學習　一個實物PLC就夠了嗎還需要什么實物

ovengao

數控維修

級別: 探索解密

發送短信
加為好友
QQ聯系
阿里旺旺

精華主題: 0
發帖數量: 66 個
工控威望: 190 點
下載積分: 634 分
在線時間: 50(小時)
注冊時間: 2010-01-11
最后登錄: 2012-11-21
查看ovengao的主題 / 回貼

10樓發表于: 2010-01-13 09:32

只看該作者 | 小中大

x21的時間比較短
